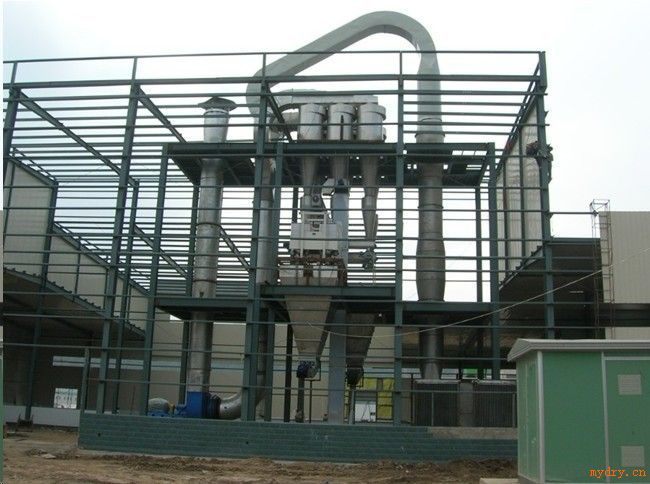

Q、JG、QG、FG气流干燥机
一、设备概述：
气流干燥又称瞬间干燥，我国从六十年代起开始在制药化工行业应用。我厂在建厂伊始就选用国内外*选进技术，为制药、化工、食品行业提供质高价廉的成套设备。
多年来经过不断地改进提高，发展成以下四大系列：Q系列基本型；QG系列风机兼分散型；JG系列强化型；FG型气流干燥器是尾气循环型。
本公司生产制造的气流干燥设备，引进美国先进技术设备，经过独特的设计，已达国际**，本产品整个设备自动化程度高，投资少，耗能低，占用人力和厂房面积比较少，通用面广，是理想的现代化设备。
二、设备特点：
1、干燥强度大，设备投资省： 气流干燥设备的处理量是*大的，蒸发水份能力从50kg/h-1500kg/h，而设备容积小，投资省，是其他干燥设备所无法比拟的。
2、自动化程度高、产品质量好：气流干燥物料全在管道中进行，干燥时间极短（只有0.5-2秒）因此可以实现自动化，产品不与外界接触，污染小，质量好。
3.、设备成套供应、热源自由选择：基本型由空气过滤器、加热器、加料器、干燥管、风机、旋风分离器组成。用户可根据需要添置除尘器或其他辅助设备。
在加热方式选择上，气流干燥设备由较大的适应性，用户可以根据所在地区的条件选用蒸汽、电、热风炉加热、同时又可根据物料耐热温度（或热风温度）选择：≤150℃时，可选用蒸汽加热；≤200℃，电加热（或蒸汽加热，电补偿或导热油加热）；≤300℃时，燃煤热风炉；≤600℃时，燃油热风炉。
三、工作原理：
湿物料经输送机与加热后的自然空气同时进入干燥器，二者充分混合，由于热质交换面积大，从而在很短的时间内达到蒸发干燥的目的。干燥后的成品从旋风分离器排出，一小部分飞粉由旋风除尘器或布袋除尘器得到回收利用。
Q型气流干燥器是负压操作，物料不经过风机；QG型气流干燥是正压操作，物料经过风机带有粉碎作用；FG型气流干燥器是尾气循环型；JG型气流干燥是强化型气流干燥器，其集闪蒸干燥与气流干燥为一体，是我厂根据用户要求设计的新型干燥设备。
四、应用范围：
适用于制药、化工、食品、建材、塑料等行业的粉状物料的干燥除湿，例如：淀粉、鱼粉、食盐、酒糟、饲料、面筋、塑料树脂、矿粉、煤粉、糖氯酸、A·S·C笨甲酸、2·3·酸，聚氯乙酸聚丙稀、硫酸钠、焦亚硫酸钠等多种物料的干燥。
我公司就气流干燥设备对外咨询，并代为设计制造非定型气流干燥机。
五、技术参数：
 | QG-50 | QG-100 | QG-250 | QG-500 | QG-1500 | |
| 水分蒸发量 | kg/h | 50 | 100 | 250 | 500 | 1500 |
| 空气过滤器 | 面积(m2) | 4 | 6 | 18 | 36 | 60 |
| 台数 | 1 | 1 | 1 | 2 | 2 | |
| 更换时间(h) | 200(滤袋) | 200(滤袋) | 200(滤袋) | 200(滤袋) | 200(滤袋) | |
| 加热器 | 面积(m2) | 30 | 43 | 186 | 365 | 940 |
| 耗用蒸汽(kg) | 120 | 235 | 450 | 972 | 2430 | |
| 工作压力(Mpa) | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | |
| 通风机 | 型号 | 9-19-4.5 | 9-26-4.5 | 9-19-9 | 9-19-9 | 9-26-6.3 |
| 台数 | 1 | 1 | 1 | 2 | 4 | |
| 功率(kw) | 7.5 | 11 | 18.5 | 37 | 125 | |
| 加料器 | 输送量(kg/h) | 150 | 290 | 725 | 1740 | 4350 |
| 控制方式 | 电磁调速电机 | 电磁调速电机 | 电磁调速电机 | 电磁调速电机 | 电磁调速电机 | |
| 功率(kw) | 0.6 | 1.1 | 3 | 3 | 7.5 | |
| 旋风分离器 | 型号 | CLK-350-400 | CLK-500-450 | ZF12.5 | ZF12.5 | |
| 效率(%) | 98 | 98 | 98 | 98 | ||
| 数量 | 2 | 2 | 2 | 3 | ||
| 袋滤器 | 数量 | 1 | 1 | 1 | 1 | 1 |
| 耗水量 | 3.6-20.0 | |||||
