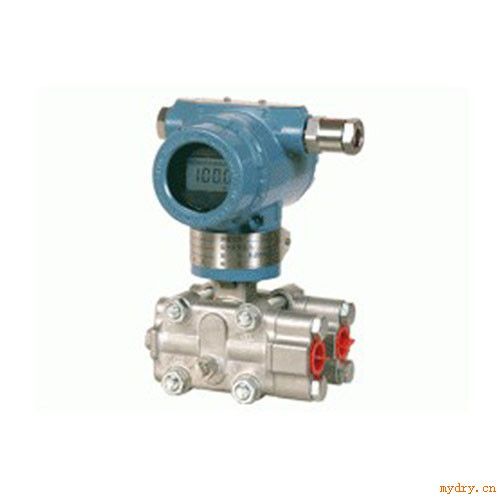

差压变送器
差压变送器产品概述：HJ-3351DP差压变送器用于防止管道中的介质直接进入变送器里，感压膜片与变送器之间靠注满流体的毛细管连接起来。它用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出。HJ-3351DP差压变送器适用于高温下粘稠介质、易结晶的介质、带有固体颗粒或悬浮物的沉淀性介质、强腐蚀或剧毒性介质、可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。连续*测量界面和密度，远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。卫生清洁要求很高的场合，如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染。差压变送器产品特点： 1、逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力（包括正压或真空）下，稳定而可靠地工作。 2、采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。 3、选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。 4、设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。 5、品种、形式和尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。 6、可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管（差值≤4.5米）远传差压变送器。HJ-3351DP远传法兰差压变送器远传装置形式有四种： 1、扁平式远传装置； 2、螺纹安装式远传装置； 3、法兰安装式远传装置； 4、插入筒式远传装置。 注：1、根据用户要求内充200系列硅油使用温度-40～+149℃；内充耐高温硅油使用温度-20～+315℃。 2、对腐蚀介质，选择隔离膜片材料。 注：1、 远传差压变送器的静压和远传压力变送器的工作压力还取决于选定法兰的规格。 2、 远传装置的工作温度，由所选择的灌充液种类确定。 3、远传差压变送器的介质温度影响是指两侧的远传装置由室温开始同时受到相同的温度作用，所产生的输出变化；远传压力变送器则是指一侧的远传装置受到温度作用，所产生的输出变化。 4、静压和温度影响，均是在*大量程时测得。 5、DP型远传差压变送器两侧的毛细管*大长度为7.5米，两侧长度差为4.5米；GP型远传压力变送器一侧毛细管长度一般为1.5米，*长不宜超过3米（特殊情况协议商定）。 6、详见通用技术特性和参数、结构和材料特性、产品外形尺寸以及安装形式。差压变送器模拟型特点：1、精度高； 2、量程、零点外部连续可调； 3、稳定性能好； 4、正迁移可达500%、负迁移可达600% 5、二线制； 6、阻尼可调、耐过压； 7、固体传感器设计； 8、无机械可动部件、维修量少； 9、重量轻（2.4kg）； 10、全系列统一结构、互换性强； 11、小型化（166mm总高）； 12、接触介质的膜片材料可选； 13、单边抗过压强。
差压变送器智能型特点：
1、超级的测量性能，用于压力、差压、液位、流量测量； 2、数字精度：+（-）0.05%； 3、模拟精度：+（-）0.75%+（-）0.1%F.S； 4、全性能：+（-）0.25F.S； 5、稳定性：0.25% 60个月； 6、量程比：100：1； 7、测量速率：0.2S； 8、小型化（2.4kg）全不锈钢法兰，易于安装； 9、过程连接与其它产品兼容，实现*佳测量； 10、*上*采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性； 11、采用16位计算机的智能变送器； 12、标准4-20mA，带有基于HART协议的数字信号，远程操控； 13、支持向现场总线与基于现场控制的技术的升级。HJ-3351DP差压变送器选型表：
| 代号测量范围 (KPa） | ||||||
| 2 | 0 - 0.125 ～ 1.5 | |||||
| 代号输出形式 | ||||||
| E SF S | 4～20mA.DC 专用模拟放大器，线性输出 4～20mA.DC 数字放大器，兼有平方根输出,并带 4位LCD数字或3 LED显示 4～20MA.DC 专用智能放大器，并采用HART协议通讯 | |||||
| 代号容室和接头材质 排气/排液阀材质 隔离膜片材质 | ||||||
| 12 22 | 碳钢 316钢 316L钢 316钢 316钢 316L钢 | |||||
| 代号灌充液 | ||||||
| 无 | 硅油 | |||||
| 代号静压允许值 (MPa) | ||||||
| A B | 2 5 | |||||
| 代号选用件 | ||||||
| M1 M2 M3 B1 B2 B3 D1 D2 不注 C1 C2 C3 d I | 线性指示表 0～100%刻度 平方根指示表 0-10刻度 数显指示表 4位LCD数字或3 LED显示 管装弯支架 （安装管φ60） 板装弯支架 管装平支架 （安装管φ60） 排气/排液阀装在容室侧面的上部 排气/排液阀装在容室侧面的下部 椭圆接头内螺纹NPT NPT 外螺纹接头 M20×1.5丁字接头 NPT 外螺纹接头 隔爆型，防爆标志ExdⅡBT4-6 本安型，防爆标志ExiaⅡCT5 | |||||
| HJ-3351DR 2 F 12 A M1B20～0.4KPa 选型举例 | ||||||
