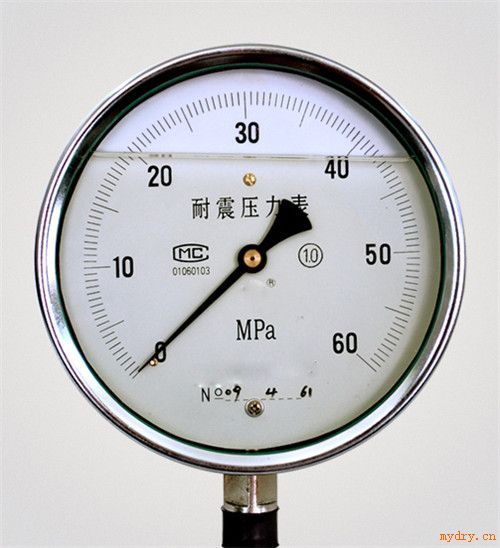

耐震压力表
HJ-YN耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。产品具有良好的抗振性能，特别适用于有机械振动和介质脉动的工作环境。耐震压力表可测量 无爆炸危险、无结晶体、不凝固以及对铜合金不起腐蚀作用的液体、气体、蒸汽等介质的压力。耐震压力表规格示意：| □ | - | □ | □ | □ | □ |
| HJ-YN压力表 | - | 60 - 压力表直径为60毫米 100 - 压力表直径为100毫米 150 - 压力表直径为150毫米 200 - 压力表直径为200毫米 | Z 轴向 | T 带边 | Q 前边 |
| 产品型号 | YN-60 | YN-100 | YN-150 | YN-200 |
| 公称直径 | Ф60 | Ф100 | Ф150 | Ф200 |
| 接头螺纹 | M14×1.5 | M20×1.5 | ||
| *度等级 | 1.5；2.5 | 1.0；1.5 | ||
| 测量范围（MPa) | 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1；0～1.6；0～2.5；0～4； 0～6； 0～10；0～16；0～25； 0～40；0～60； | |||
| 耐振等级 | V.H.4 | |||
| 使用环境条件 | 温度-40～70℃；相对温度≤85% | |||
1．仪表使用环境温度为-40~70℃，相对湿度不大于80%，如偏离正常使用温度20±5℃时，须计入温度附加误差。
2．仪表必须垂直安装，力求与测定点保持同一水平，如相差过高计入液柱所引起的附加误差，测量气体时可不必考虑。安装时将表壳后部防爆口阻塞，以免影响防爆性能。
3．仪表正常使用的测量范围：在静压下不超过测量上限的3/4，在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量*低都不应低于下限的1/3，测量真空时真空部分全部使用。
4．使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修，或联系生产厂家维修。
5．仪表应避免震动和碰撞，以免损坏。
6．订货时请注明：仪表型号及名称；仪表的测量范围；仪表的精度等级偏离正包装要求和其它。
7．根据用户使用要求进行特殊设计。
8．安装前应核对仪表的型号、规格、精度等级是否符合仪表使用要求。检查仪表的接头螺纹和安装的阴螺纹是否一致。
9．压力表应垂直安装，倾斜度一般不大于30°，并力求与测量点保持同一水平，以免带来指示误差。
10．安装后，在无压力的情况下，观测指针是否在零位或紧靠盘止钉，否则不宜使用。
11．测量蒸汽压力时，压力表下端应装有环形管，使用中有水来传递蒸汽压力，以免高温蒸汽冲入弹簧管内，影响仪表精度，或不慎使焊锡熔化，造成仪表测漏，发生事故或烫伤人。
耐震压力表故障排除：
1．指针抖动大。原因：1、被测介质压力大；2、压力计的安装位置震动大。
2．压力表无指示。原因：1、导压管上的切断阀未打开；2、导压管堵塞；3、弹簧管接头内污物淤积过多而堵塞；4、弹簧管裂开；5、中心齿与扇齿磨损过多，以至不能啮合。
3．压力指示误差不均匀。原因：1、弹簧管变形失效；2、弹簧管自由端与扇形齿轮，连杆传动比调整不当。
4．压力表指针有跳动或呆滞现象。原因：1、指针与表面玻璃或刻度相碰有摩檫；2、中心齿轮轴弯曲；3、两齿轮啮合有污物；4、连杆与扇齿轮间的活动螺丝不灵活。
5．压力去掉后，指针不能恢复到零点。原因：1、指针打弯；2、游丝力短不足；3、指针松动；4、传动齿轮有摩檫。
6．传动比失调。
7．压力表指示偏低。原因：1、传动比失调；2、弹簧管有渗漏；3、指针或传动机构有摩檫；4、导压管线有泄露。
8．指针不能指示到上限刻度。原因：1、传动比小；2、机芯固定在机座位置不当；3、弹簧管焊接位置不当。
