BA-1阀门伞齿轮闸阀伞齿轮(铸铁/铸钢）

BA-1型伞齿轮产品参数
1.该装置是直接安装在闸阀和截止阀上的手动装置。
2.该装置采用弧齿锥齿轮和平面推力轴承，有运转平稳，扭矩大，噪音小，效率高的优点。
3.在所有的结合部，采用了密封胶全密封处理，达到了防水，防油渗漏的效果，防护等级为IP65。
4.手轮和阀杆罩可根据用户需求定制.

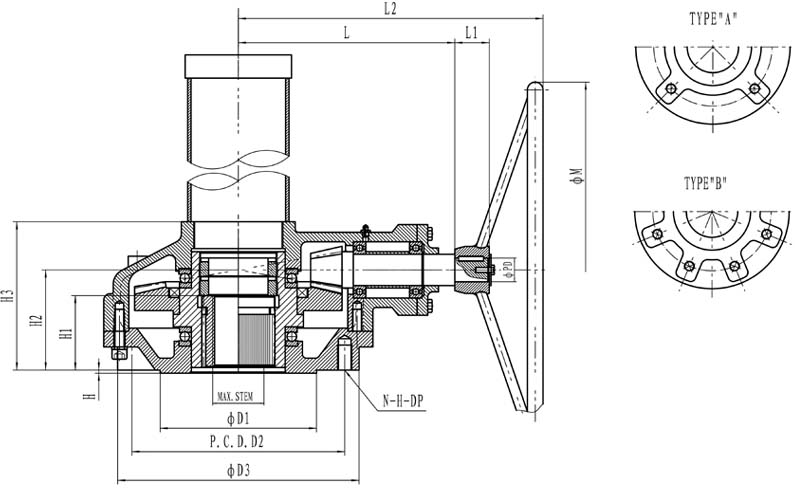

BA-1型伞齿轮产品连接尺寸

规格		BA-000	BA-00	BA-0	BA-1	BA-2	BA-3	BAA-3
速比		2.35:1	2.6:1	3.0:1	4.1:1	5.2:1	6.3:1	18:1
*大转速N: M		360	480	735	1.470	2.940	4.000	6.000
*大推力N		43.000	64.000	98.000	196.000	340.000	490.000	630.000
*大阀值直径MM(中)	铜螺母	28	30	36	52	70	90	115
重量Kg		15	21	28	54	110	200	330

尺寸\型号	BA-000	BA-00	BA-0	BA-1	BA-2	BA-3	BAA-3
A	150	150	170	233	306	370	395
B	35	60	60	65	65	65	70
C	25	40	55	55	55	60	60
D(Φ)台介	85	100	127	200	230	250	260
E					390	440	510
F外圆	155	180	210	280	340	400	420
J	40	75	92	107	107	118	118
G	130	130	160	180	230	310	330
H	80	80	85	97	142	160	178
L	M60 x 1.5	M75 x 2	M75 x 2	M89 x 2	M114 x 2.5
P(Φ)	28	28-0.3	28-0.3	32-0.3	32-0.3	38-0.3	38-0.3
N	8	8	8	10	10	10	10
M	29.6-0.15	31.6-0.15	31.6-0.15	35.5-0.15	35.5-0.15	41.5-0.15	41.5-0.15
S(Φ)中心距	125	140	165	245	300	340	358
R(Φ)	250	310	310	460	550	600	600
T	M12 x 20 x 4	M16 x 25 x 4	M18 x 25 x 4	M14 x 35 x 8	M20 x 35 x 8	M24 x 40 x 8	M30 x 45 x 8
U	60	60	70	80	100	130	160
V						15	20

禹轩泵阀公司订货须知：如果你对以上产品-BA-1型伞齿轮阀门伞齿轮铸铁伞齿轮铸钢伞齿轮- 感兴趣请按以下要求咨询或订货-谢谢
一、①驱动装置产品名称与型号②BA-1型伞齿轮所配阀门口径③BA-1型伞齿轮是否带附件以便我们的为您正确选型④BA-1型伞齿轮的使用压力⑤BA-1型伞齿轮的使用介质的温度。
二、若已经由设计单位选定禹轩泵阀公司的伞齿轮型号，请按伞齿轮型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的禹轩泵阀公司工程师为您审核把关
