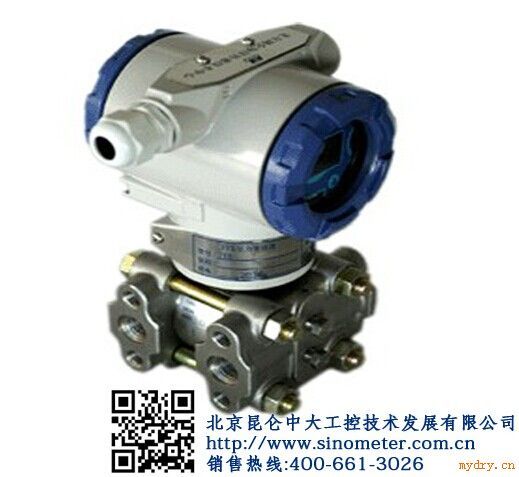

KZY-3051数字化电容压力变送器差压变送器

压力变送器主要用于测量气体、液体和蒸汽的压力、负压和*压力等参数，然后将其转换成4～20mA.DC信号输出。压力变送器包括GP型（表压力）和AP型（*压力）两种类型。GP和AP型与智能放大板组合，可构成智能型压力变送器，它可通过符合HART协议的手操器相互通讯，进行设定和监控。GP型压力变送器的δ室，一侧接受被测压力信号，另一侧则与大气压力贯通，因此可用于测量表压力或负压。

1、精度高
2、稳定性好
3、二线制(特殊可四线制)
4、固体元件，接插式印刷线路板
5、小型、重量轻、坚固抗振
6、量程、零点外部连续可调
7、正迁移可达500％；负迁移可达600％8、阻尼可调
9、单向过载保护特性好
10、无机械可动部件，维修工作量少
11、全系列统一结构，零部件互换性强
12、接触介质的膜片材料可选择(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
13、防爆结构，全天候使用
14、智能HART现场总线协议

过程压力通过两侧或一侧的隔离膜片、灌充液传至6室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，*大位移约0．1mm，这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4～20mA DC信号输出。

供电电压：12～36V DC，标准值24VDC
输出信号：4～20mADC；(特殊可为四线制 220V AC供电 0-10mA DC输出)
环境温度：－25～70℃（一般变送器），－15～70℃（带现场指示器）
储藏温度：－40～100℃；
防护等级：IP65，EXdⅡCT6，EXiaⅡCT5；
法兰标准：JB/T82.2－94（执行其它标准请注明）；
电源影响：小于输出范围的±0.005%/V；
振动影响：在任何方向上振动频率200Hz时，所引起的误差为*大范围的0.05%／g（微差压为0.25%／g）；
安装位置影响：当工作膜片未垂直安装时，可能产生不大于0.24Pa的零位误差，此误差可通过调整零位来消除，对量程无影响
精度：±0.25％，±0.5％(智能型：±0.1％、±0.075％)

稳定性：六个月内不超过变送器的精度；
导压连接件：在压力容室上的连接螺孔为1/2－14NPT.与普通1151相同；
电缆连接孔的螺孔为M20×1.5；
指示器：现场输出指示器有电流表，线性指示0～100%；3-1/2位LCD液晶显示；
量程和零位：外部连续可调；
正负迁移：差压变送器：*大正迁移量为500%，*大负迁移量为600%
*压力：*大正迁移量为500%，只可正迁移；
过载压力：不超过规定压力的1.15倍，变送器不会损坏；
容积变化量：小于0.16cm3
阻尼时间：充硅油时,0.2～1.67秒内连续可调.

(不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片)
*度：±0.25％，±0.5％(智能型：±0.1％、±0.075％)
死区：无(≤0．1％)
稳定性：六个月内不超过*大量程的基本误差*值
振动影响：在任意轴向上，振动频率为200HZ时，误差为测量范围上限的±0.05％／g
电源影响：小于输出量程的0.005％／V
负载影响：电源如果稳定，则负载没有影响
