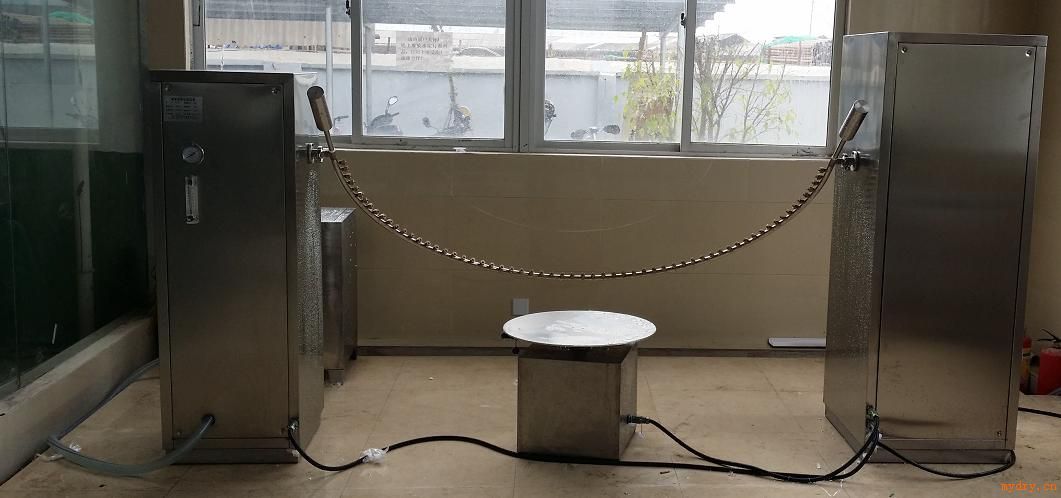

BL-04摆管淋雨试验设备

产品描述

该产品适用于外部照明和信号装置及汽车灯具外壳防护。

产品参数

功能：模拟淋雨、溅水气候
符合标准：GB10485 GB4208 GB/T4942
满足等级：IPX3 IPX4
摆管摆幅：±45°、±60°、±90°、±180°
孔间距：50mm
喷孔直径：￠0.4
淋雨水压：80～100kpa
试验台直径：￠600mm
试验台转速：1～3转/分钟可调
控制器：调频式变频器
水压控制：流量计
供水系统：储水箱、增压泵、节流阀
设备配件：喷头、通针若干只
安全保护：漏电、短路、电机过热

产品配置

摆管淋雨试验设备装置简介:
该试验设备主要用于考核电工电子产品外壳、密封件在水试验后。或者在试验期间是否能保证该设备及元器件良好的工作性能及技术状态。同时产品在运输过程或使用中可能受到侵水的影响，为产品技术标准提供引用依据。适用以自然条件为基础所进行的人工淋雨试验，不带有强风速的降雨，不考虑试件的高温及雨水温度温差所引进的大量进水。
摆管淋雨试验设备结构:
淋雨试验设备由摆管支架、摆管传动、工作旋转台、电气控制四部分组成，其中支架、回转台防护罩、控制台采用SUS304不锈钢发纹板制作。
摆管淋雨试验设备工作原理:
1、摆管摆动：通过电机、变频器（进口件）驱动减速器、偏心轮机构、齿条齿轮等机械传动实现。利用变频器调节摆管次数(单位时间内)，通过
偏心轮机构调节角度。
2、工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度。
3、喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足。
4、水道：敞开式摆管淋雨须考虑排水，在土建时就应考虑，以能迅速排放，不积水为佳。另需配备相当容量的贮水池以供应试验所需。
本设备是按GB2423.38-90和GB/T4942.2/93、GB4208、GB4706、GB7000有关技术参数设计制作。
