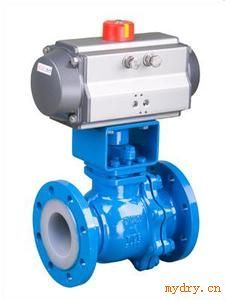

气动O型切断球阀

一、气动O型切断球阀特点及用途
该球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。

1、流体阻力小、球阀是所有阀类中流体阻力*小的一种,即使是缩径球阀,其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出
二、执行机构:气动O型切断球阀
采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项 根据不同控制和要求可选择下列附件:

切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

三、执行标准:气动O型切断球阀
1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。
四、性能规范:气动O型切断球阀

公称通径mmDN15-DN300材料代号CPR

主要零件

阀 体WCBZG1Cr18Ni9TiZG1Cr18Ni
12Mo2Ti球 体2Cr131Cr18Ni9Ti1Cr18Ni12MoTi阀 杆2Cr131Cr18Ni9Ti1Cr18Ni12MoTi密封圈增强聚四氟乙烯 对位聚苯填 料聚四氟乙烯 柔性石墨适用工况适用
介质蒸汽、水硝酸类醋酸类适用
温度-28℃ - 300℃执行器型 号AW、DA/SR系列、GTE系列、TH系列等气源压力0.4-0.7MPa试验压力
(Mpa)公称压力(Mpa)压力级(class)JIS(Mpa)1.62.54.06.410.015030060010K20K强度试验2.43.86.09.615.03.17.815.32.43.8密封试验1.82.84.47.011.02.25.611.21.52.8气密试验0.5~0.7五、产品结构图:气动O型切断球阀
