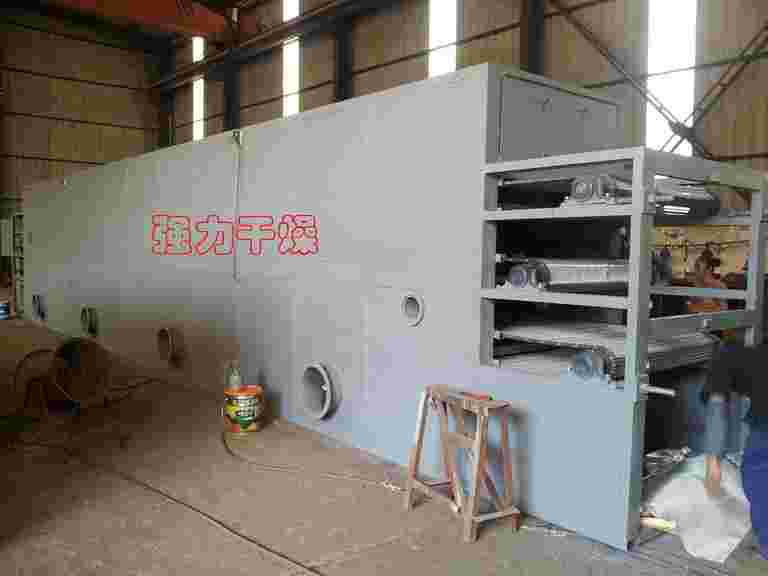

食品行业网带式干燥机设备
概 述
将要处理的物料通过适当的布料机构，（如星型布料器、摆动带、粉碎机或造粒机），分布在输送带上，输送带通过一个或几个加热单元组成的通道，每个加热单元配有空气加热的循环系统，每一个通道有一个或几个排湿系统，在输送带通过时，热空气从上往下或从下往上通过输送带上的物料，从而使物料能均匀干燥。
应用范围
带式干燥机是常用的连续式干燥设备，可广泛应用在化工、食品、医药、建材、电子等行业，特别适合于透气较好的片状、条状、颗粒状物料的干燥，对滤饼状和膏状物料，也可通过造粒机或挤条机成型后进行干燥。
工作原理
物料由加料器均匀地铺在网带上，网带采用12-60目不锈钢丝网，由传动装置拖动在干燥机内移动。干燥机由若干单元组成，每一单元热风独立循环，其中部分尾气由专门排湿风机排出，每一单元排出废气时均有调节阀控制。热气由上往下或由下往上穿过铺满物料的网带完成热量传递过程，带走物料水分。网带缓慢移动，运行速度可根据物料温度自由调节，干燥后的成品连续落入收料器中。上下循环单元根据用户需要可灵活配备，单元数量亦可根据需要选取。
技术参数
型 号
WD-1.2-8
WD-1.2-10
WD-1.6-8
WD-1.6-10
WD-2-8
WD-2-10
单元数
4
5
4
5
4
5
带宽(m)
1.2
1.6
2
干燥段长
8
10
8
10
8
10
铺料厚 (mm)
10-80
使用温度 (℃)
50-160
蒸汽压力 (MPa)
0.2-0.6
蒸汽耗量 (kg/h)
120-200
140-240
150-280
160-320
170-360
210-450
干燥强度
60-100
70-120
75-140
80-160
85-180
100-220
风机数量
5
6
5
6
5
6
风机总功率 (kw)
9.9
12.1
9.9
12.1
18.2
22.2
设备总功率 (kw)
11.4
13.6
11.4
13.6
19.7
23.7
外形尺寸长×宽×高(m)
10×1.5×3
12×1.5×3
10×1.9×3.1
12×1.9×3.1
10×2.3×3.1
12.1×2.3×3.1
总重（kg）
6000
7200
7100
8200
8000
9500
原理图
