粮食_饲料_化工等自动流量平衡器/电子配料器/配米器/配料秤
一、技术参数·配比范围：0.3～35T/h
·流量控制精度：1%
·电源：AC220V±10% 50HZ
·*大功耗：45W
·外型尺寸：600 X 475 X 460mm
·环境温度：－10℃～55℃
·环境湿度：＜80%
·设备重量：40Kg
·输出接口：RS—232 RS—485
二、特征描述

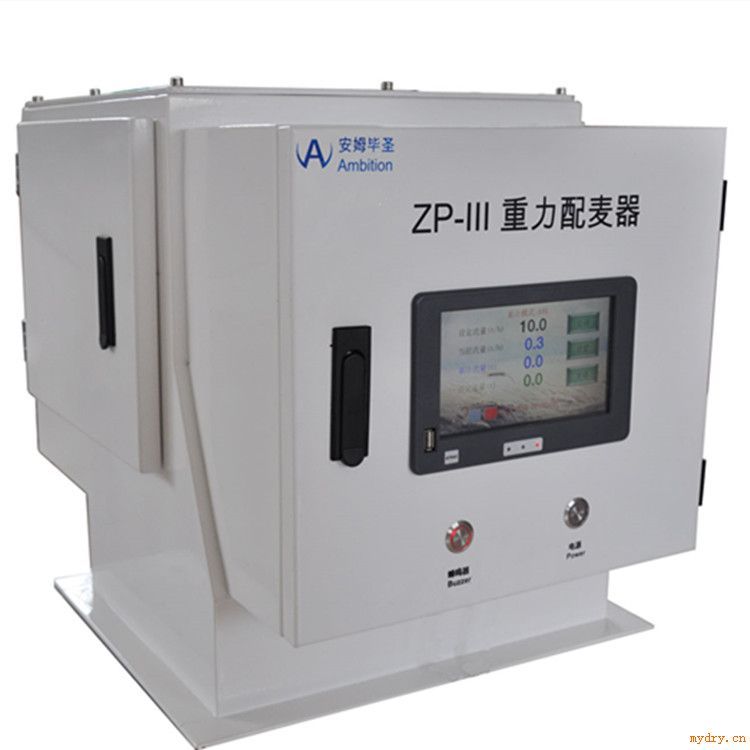

1、ZP-Ⅲ型重力式配料器总结了国内外同类产品的优缺点。采用嵌入式大屏幕工业触摸显示器，人机对话；中文操作。有：“设定流量t/h﹑当前流量t/h﹑累计流量t﹑设定定量”。有：“料门开度红柱”使操作人员一目了然。2、RS-232﹑RS-485通信接口可以与上位机PC联网，在主控室观察操作运行配料全过程。如在运行中出现空仓﹑设定定量到设定量就报警，这一台配料器就停止配料，操作人员就可换仓继续工作，不影响配料质量。
三、构造和工作原理
重力配料器有机械执行和电子测控两大部分组成。机械执行部分：机箱流量控制机构和信号采集机构。
电子测控部分：高精度电子称重传感器和单片机嵌入式彩色触摸屏。
（1）机箱：主要由矩形钢箱和上下两端进出口组成。机箱两侧有两扇门，由此观察物料冲落状况，并便于设
备进行检修与保养。
（2）流量控制料闸门和传感冲板：流量控制闸门是一块弧形钢板，用轴承与机箱连接。以获得灵活、平稳的
特性。料闸门与流量槽组成一个开度方便控制物料通路。传感冲板（由高精度电子称重传感器与不锈钢曲面
组成）安装在流量控制料闸门的下方。当闸门缓慢打开物料冲在传感板上，即电子称重传感器获得了流量信
号。
（3）高精度称重传感器固定在箱体一侧，有传感器及支架，组成流量信号采集机构，传输的到仪表。仪表采
用单片机与嵌入式彩色触摸屏组成，操作简单。
减速电机控制装置：减速电机供电电源由控制仪控制，可以倒顺转与涡轮涡杆减速器与闸门连接。
四、用途/应用领域
在工业生产在线控制中，经常会碰到散落物料精细搭配的问题。随着自动化程度不断提高有原来人工或
容积式的粗糙搭配，到现在电脑控制下的精细搭配。ZP-Ⅲ型重力配料器既可以与PLC上位机联网多台操控，
也可以单独操作控制，高料度的电子称重传感器与减速电机来调控进料闸门，使搭配精度高、稳定可靠性好。

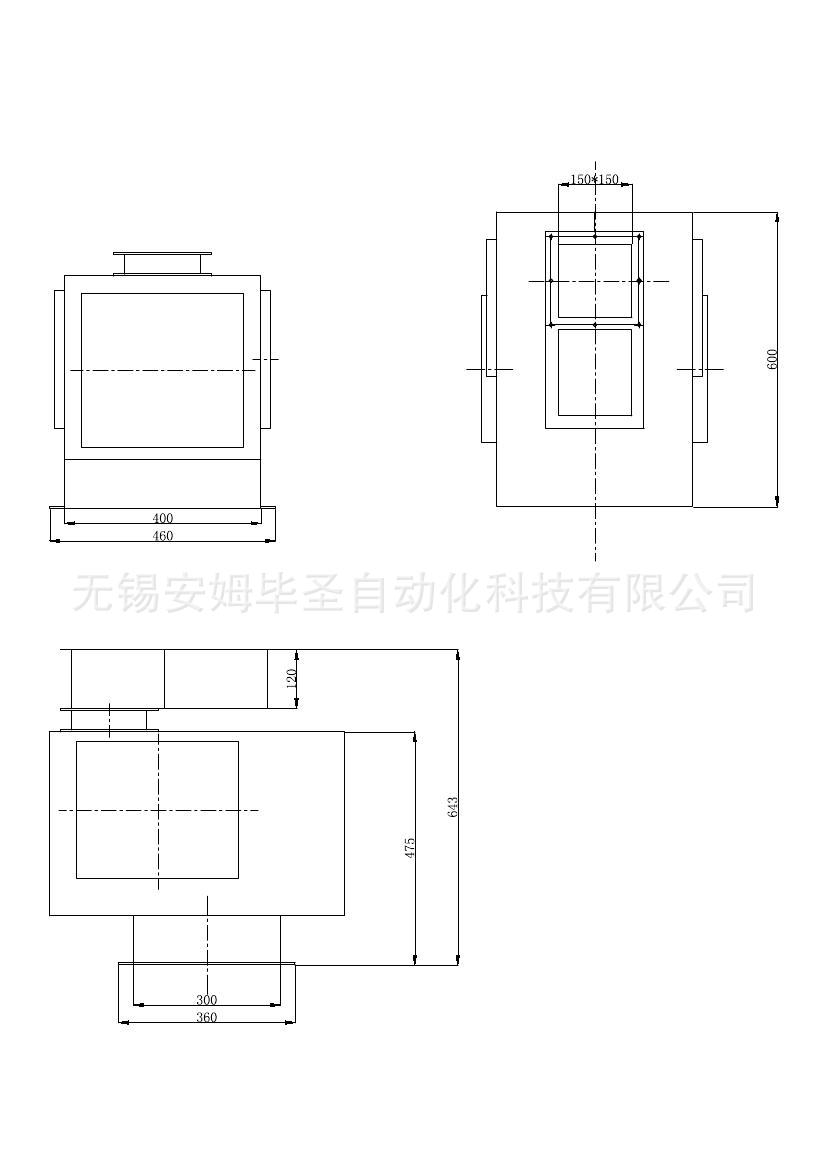

五、图纸
