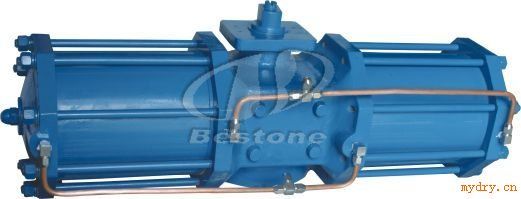

AW型大口径气动执行器
AW型大口径气动执行器阀体阀体材质：铝合金公称通径：800~16000牛米压力范围：0.3~1.0Mpa流体温度：-20℃-150℃适用介质：水、空气、天然气、油品及弱腐蚀性流体
特点1、回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°2、工作环境温度：-20°～80℃。3、气源：过滤、干燥或加润滑油的洁净空气，*小气压0.4MPa，*大气压1.0MPa。4、基本设计：气动双气缸双活塞拔叉传动机构。型号AW=双作用式；型号AWS=单作用式(弹簧复位)。5、附件功能：可配单(双)电控电磁阀、限位开关回讯器、电气定位器、气源处理三联件以及手动操作机构，完全实现自动或手动控制。
气动驱动装置结构特点及主要零部件1、轴承[金属亲PTEE]摩擦系数小，润滑密封效果好。2、隔板[HT200（FC200）]使气室与回转机构隔离，减少空气消耗量，防止异物进入汽缸，同时为活塞导向，保证动作稳定。3、进气口[RC1/4，3/8，1/2]。4、活塞[HT200（FC200）]轻巧耐压，推力损失小，密封性好。5、活塞杆[45（S45C+HCr）]强度高，表面度硬铬，耐磨损。6、销轴[45（S45C+HCr）]表面度硬铬，将活塞杆出力平稳供给拨叉。7、手动蜗轮操作器安装平台。8、轴[45（S45C+HCr）]耐磨损。9、汽缸[QT450-10（FCD450）]。10、限位螺柱调整开关角度，开关各自可调±5°。11、O型圈[NBR]防水。12、拨叉[QT450-10（FCD450）]将直线运动转变为回转运动，输出力矩特性适应中大口径阀门扭矩特性。13、箱体[HT200（FC200）。
应用应用于医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、生物制药、机械制造等行业。
上海邦颂自控阀门有限公司
