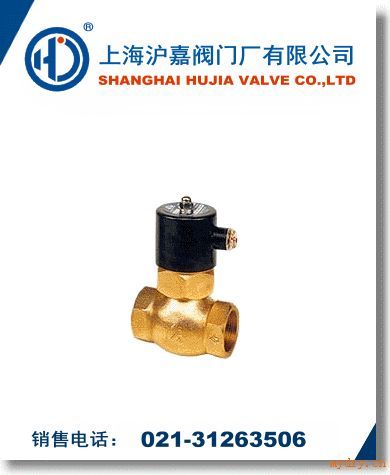

ZCL通用电磁阀适用于无压差或低压力系统,如压力低于0.8MPa,温度不高于180℃各种混合介质管路, 如造纸、印染、服装设备、暖通空调、电镀涂装、干燥设备、机械设备及空气处理等行业，是自动化控制工程、项目改造及设备配套的*产品。重新设计,采用球面过度,小阻力提高流通能力
1.集直动式开阀和先导式开阀两位一体的反冲式特殊结构
2.零压力亦能打开主阀，低压差流量大，适用范围广
3.不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
4.阀塞采用一次成型工艺,更加提高电磁阀的寿命和可靠性
5.采用精铸铜体,外观精巧美观

ZCL通用电磁阀结构特点：电磁分步直接活塞式操作结构
①集直动式开阀和先异式开阀两位一体的反冲式特殊结构；
②无压力亦能打开主阀，低压差流量大，适用范围广；
③采用聚四氟乙烯密封，耐温性能好；
④零压差能可靠动作；
⑤型式：常闭式。

ZCL通用电磁阀技术参数:

参数/型号

ZCL-1

ZCL-2

ZCL-1Y

ZCL-2Y

工作压力(Mpa)

0～0.8

介质种类

空气

蒸汽

水油

热水

介质温度(℃)

≤60

≤180

≤60

≤180

电源电压

AC:220V?DC24V其余规格可特殊订货

流量系数(Kv)

按JB/T7352-94

功率(W)

≤50

环境温度(℃)

-40～+60

公称通径(mm)

15

20

25

32

40

50

ZCL通用电磁阀安装尺寸:

通径
DN

内螺纹

内螺纹连接

法兰连接

外形尺寸

外形尺寸

G

L

H

L

H

15

1/2

89

168

101

185

20

3/4

101

195

105

210

25

1

101

195

107

219

32

11/4

112

206

122

240

40

11/2

127

225

146

248

50

2

127

225

150

225

电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多，价格要低得多。由于电磁阀是开关信号控制，与工控计算机连接*方便。在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
