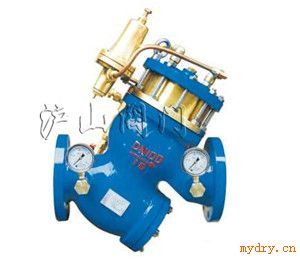

YQ98001型过滤活塞式可调减压阀

YQ98001型过滤活塞式可调减压阀

公司简介

原上海沪山阀门厂创建于1985年,是一家有几十年史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的*。专业生产制造各种高中低压阀门、电磁阀、针型阀、安全阀、减压阀、闸阀、截止阀、球阀、蝶阀、止回阀、水力控制阀、柱塞阀、旋塞阀、隔膜阀、过滤器、疏水阀、排气阀、切断阀、平衡阀及代理进口阀门。

产品名称

YQ98001型过滤活塞式可调减压阀

YQ98001型过滤活塞式可调减压阀

单位名称

沪山阀门制造(上海)有限公司

联系电话

021-31007323

联系传真

021-33321522

联 系 人

周生

手机

18818008975

邮箱

hushanfamen@126.com

QQ

178876695

公司主页

http://www.hushanfamen.com

产品地址

http://www.hushanfamen.com/Valve_Product_1251.html

产品名称: YQ98001型过滤活塞式可调减压阀

产品型号:

YQ98001

适用介质:

水 连接形式: 法兰 适用温度:

0~80℃

公称通径: DN40-DN400

常用材质:

铸铁、铸钢、不锈钢

技术咨询:

021-31007323

一、YQ98001型过滤活塞式可调减压阀概述

YQ98001型过滤活塞式可调减压阀从性能上讲是一种流体控制设备,主要控制其开、闭及其开度从而达到通、断及控制其流量、压力的作用。过滤活塞式可调式减压阀此基础上,利用液压传动原理来控制阀的启、闭及开度。而达到阀门性能上的要求,并利用管道中的流体作为液压传动介质,而不需要独立的液压泵站,既节约设备的投资,又节约能源,也能达到自动控制的目的。

二、YQ98001型过滤活塞式可调减压阀特点

1、阀体采用流线型的Y型宽阀体结构,因而具有压力损失小、力量大(比现有一般腰鼓形阀体的控制阀流量增加25%)且抗汽蚀能力强、减低噪音。

2、液压缸式活塞传动,动作平稳可靠。动作时有缓冲作用,因此噪音很小。克服薄膜式因压力、流量急剧变化而产生振动,噪音大及薄膜容易破损的缺点。

3、方便实用的传动密封机构,整个机构具有传动、导向、密封三大功能,而且与阀体各自独立。使用时阀体装在管网中。也可将整个机构拆下,因此维修及更换零配件*方便。本阀设计有三处定位导向机构。即活塞、阀杆、导向架,能保证阀门开闭时更加准确、可靠,克服其他阀门一点定位而引起不稳定的确定。活塞采用标准件双Y型自密封原理橡胶圈,使密封安全可靠。机构内设置有弹簧能防止流体压力流量的急剧变化时所产生的振动,并在无流量时自动关闭阀门,防止介质倒流。液压缸具有缓冲作用,减少水冲击压力即(水锤)对管网的影响。

4、根据《建筑给排水设计规范》中有关规定,控制阀前要安装过滤器,并应便于排污的要求。YQ9800型水力控制阀将控制阀和过滤器合理地结合在一起,且结构长度比一般情况下缩短了45%。以DN100为例,YQ9800型活塞式带过滤控制阀长度为415mm,而一般情况下的控制阀加过滤器总长为720mm。可见装YQ9800型水力控制阀DN100要比装一般控制阀和过滤器在长度上缩短300mm且重量上轻20%。而且管网上少了一个接头,减少了投资成本。

5、YQ9800型多功能过滤活塞式水力控制阀在主阀不变的情况下,可以根据管网中不同的要求,附上合控制系统就可以满足管网中不同的需求,如可调减阀、安全泄压阀、遥控浮球阀、缓闭止回阀、电动浮球阀、多功能水泵控控制阀、流量控制阀等。并且可以实现自控、电控、遥控、及控制其开闭的时间和速度。达到一阀多用的作用,为现代的水系统工程,石油等工业领域提供理想的流体控制装置。

三、YQ98001型过滤活塞式可调减压阀零件材料

零件名称

材质

阀体、阀盖

铸铁、铸钢、不锈钢

阀座

锡青铜、不锈钢

阀瓣

碳钢、不锈钢+丁腈橡胶

阀杆

铝青钢、铬不锈钢

活塞

铬不锈钢+丁腈橡胶

过滤网

不锈钢

弹簧

不锈钢

四、YQ98001型过滤活塞式可调减压阀性能参数

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

调压范围(MPa)

缓闭时间(S)

*低动作压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0.09-0.8

3-60
(可调)

≥0.07

0-80

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0

五、YQ98001型过滤活塞式可调减压阀外形尺寸

YQ98001型过滤活塞式可调减压阀YQ98001型过滤活塞式可调减压阀结构图

公称通径

尺寸(公称压力PN=1.6、2.5MPa)

DN

L

H

D

K

N-φ

H1

H2

40

270

400

150

110

φ18X4

155

236

50

270

400

160

125

φ18X4

155

236

65

290

410

185

145

φ18X4

165

250

80

360

425

200

160

φ18X8

180

280

100

400

460

220

180

$18X8

21O

310

125

470

550

250

210

φ18X8

240

370

150

535

610

285

240

φ23X8

260

413

200

670

772

340

295

φ23X12

330

51O

250

780

935

405

355

φ27X12

410

568

300

895

1000

460

410

φ27X12

485

1075

350

1000

920

520

470

φ27X12

260

不带过滤器

400

1120

1145

580

525

φ27X12

290

不带过滤器

六、YQ98001型过滤活塞式可调减压阀结构图

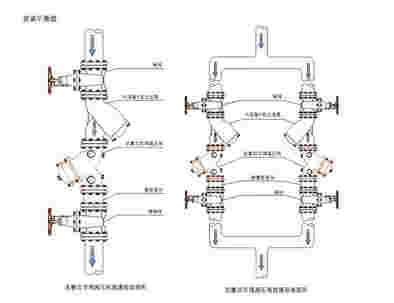

YQ98001型过滤活塞式可调减压阀安装图 上一个产品:YQ98002过滤活塞式安全泄压阀 下一个产品:YQ9000活塞式水锤吸纳器
