厂价供应振动筛、震动筛分机
三次元振动筛筛分过滤机
一、概述

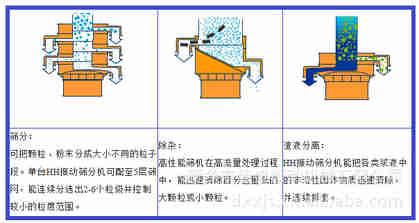

关于“振动筛”：是所有振动筛分设备类产品的总称，确切的讲圆形的振动筛根据国家相关标准叫“旋振筛”，由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”。振动筛的工作原理：由直立式振动电机作为激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面进行筛分。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。从而使物料迅速通过筛网，达到筛分目的。
二、振动筛的特点：
效率高，设计精巧耐用，任何粉类，粘液皆可适用。
体积小，不占空间，移动方便。
换网容易，操作简单，清洗方便。
无机械动作，不需保养，可单层使用。
网目不阻塞，粉末不飞扬，可筛至400目。
独特网架设计，筛网使用时间长久，换网快速只需3-5分钟。
杂质粗料自动排出，可以连续作业。
机械与原料接触部分是由不锈钢所制成。
筛网*高可以达到五层。
三、多层式振动筛分·过滤机规格表
设备型号 | 电机功率 | 激振力 | 筛面直径 | 筛面面积 | 设备体积 |
1S XZS-400-2S 3S | 0.18kw | 3kn | 0.34mm | 0.09m2 | 580×580×560 580×580×670 580×580×780 |
1S XZS-600-2S 3S | 0.55kw | 5kn | 0.56mm | 0.246m2 | 800×800×750 800×800×860 800×800×970 |
1S XZS-800-2S 3S | 0.75kw | 8kn | 0.76mm | 0.453m2 | 1060×1060×770 1060×1060×900 1060×1060×1030 |
1S XZS-1000-2S 3S | 1.1kw | 10kn | 0.96mm | 0.723m2 | 1280×1280×820 1280×1280×950 1280×1280×1080 |
1S XZS-1200-2S 3S | 1.5kw | 15kn | 1160mm | 1.056m2 | 1480×1480×950 1480×1480×1080 1480×1480×1210 |
1S XZS-1500-2S 3S | 2.2kw | 30kn | 1460mm | 1.674m2 | 1850×1850×1030 1850×1850×1170 1850×1850×1310 |
接受规格外尺寸订制（根据用户特殊要求重新设计尺寸）
为配合个别行业的原料筛滤特性及要求，而有各种类型设计，例如：气密式、加缘式、闸门式、直泄式、喷水设计或移动车轮等等。

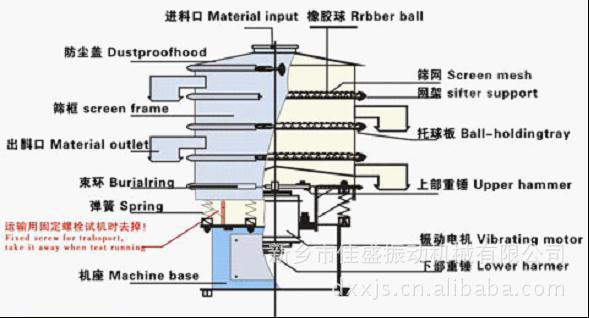

四、一般结构图

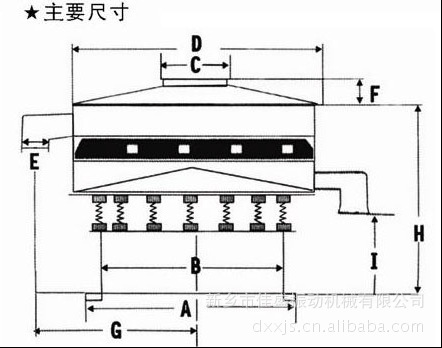

五、主要尺寸
型号 | A | B | C | D | E | F | G | H | I |
XZS-400-1S XZS-400-2S XZS-400-3S | 472 472 472 | 372 372 372 | 150 150 150 | 400 400 400 | 110 110 110 | 60 60 60 | 300 300 300 | 550 660 770 | 270 270 270 |
XZS-600-1S XZS-600-2S XZS-600-3S | 560 560 560 | 460 460 460 | 200 200 200 | 600 600 600 | 120 120 120 | 80 80 80 | 380 380 380 | 730 865 1000 | 340 340 340 |
XZS-800-1S XZS-800-2S XZS-800-3S | 680 680 680 | 580 580 580 | 200 200 200 | 800 800 800 | 130 130 130 | 90 90 90 | 550 550 550 | 730 865 1000 | 340 340 340 |
XZS-1000-1S XZS-1000-2S XZS-1000-3S | 800 800 800 | 700 700 700 | 250 250 250 | 970 970 970 | 150 150 150 | 100 100 100 | 650 650 650 | 790 925 1060 | 400 400 400 |
XZS-1200-1S XZS-1200-2S XZS-1200-3S | 980 980 980 | 860 860 860 | 250 250 250 | 1170 1170 1170 | 180 180 180 | 110 110 110 | 760 760 760 | 860 1025 1190 | 450 450 450 |
XZS-1500-1S XZS-1500-2S XZS-1500-3S | 1200 1200 1200 | 1060 1060 1060 | 250 250 250 | 1470 1470 1470 | 200 200 200 | 120 120 120 | 950 950 950 | 985 1180 1370 | 480 480 480 |
六、*新子母网分离式设计
特点：
节省时间（3-5分钟筛网更换即可完成）。
节省人力，换网*多只用两人。
增加生产线的流畅性。
增加筛网寿命，弹跳球不直接撞击子网。
筛网使用面积增加。

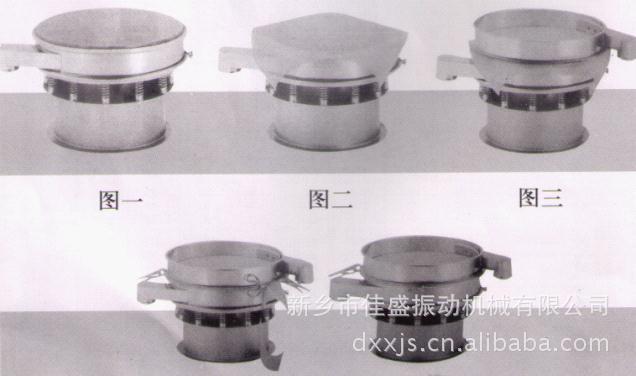

本机换网非常简单快捷，只要依照下面所示顺序，不超过五分钟即可完成换网。
七、特别提醒
任何来电/来函询查询有关XZS系列三次元振动筛分·过滤机资料时，敬请一并提供下列资料，以便对贵方的查询做出迅速准确的回复。
需处理原料：名称粒度结构比重含水量粘度温度其他
使用之目的：去杂过滤分级整粒其他
处理量：公斤/小时公升/小时
筛网规格（目数或孔径）及筛分级数
工作运转时间
其他特殊要求：如：耐温、耐介质等
