电磁流量计

电磁流量计

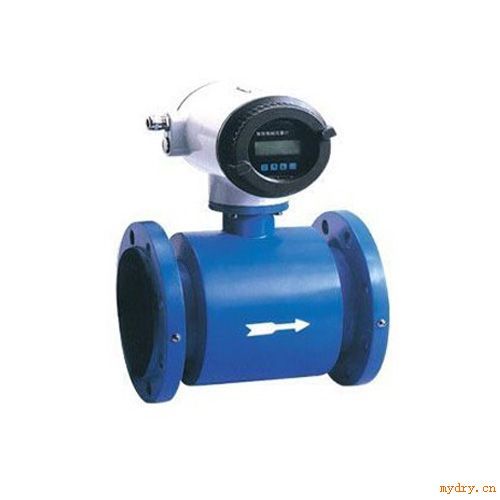

HJ-LDG电磁流量计测量原理是法拉第电磁感应定律，根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。产品主要用于测量封闭管道中的导电液体和浆液中的体积流量，包括酸、碱、盐等强腐蚀性的液体。HJ-LDG电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
电磁流量计产品特点：
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2、测量管内无阻碍流动部件，无压损，直管段要求较低。对浆液测量有独特的适应性；
3、系列公称通径DN10～DN3000。传感器衬里和电极材料有多种选择；
4、转换器采用新颖励磁方式，功耗低、零点稳定、*度高。流量范围度可达1500：1；
5、转换器可与传感器组成一体型或分离型；
6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
7、电磁流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
8、转换器采用表面安装技术(SMT)，具有自检和自诊断功能； 电磁流量计结构组成：
磁路系统：其作用是产生均匀的直流或交流磁场。直流磁路用*磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。当管道直径较大时，*磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。
测量导管：其作用是让被测导电性液体通过。为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
电 极：其作用是引出和被测量成正比的感应电势信号。电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。它的安装位置宜在管道的垂直方向，以防止沉淀物堆积在其上面而影响测量精度。
外 壳：应用铁磁材料制成，是分配制度励磁线圈的外罩，并隔离外磁场的干扰。
衬 里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
转 换 器：由液体流动产生的感应电势信号*微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制主要的干扰信号。其任务是把电极检测到的感应电势信号Ex经放大转换成统一的标准直流信号。
电磁流量计技术数据：
1、整机和传感器技术数据:

执行标准	JB／T 9248—1999
公称通径	管道式四氟衬里：DN10～DN600 管道式橡胶衬里：DN10～DN3000
流速范围	0.1～15m／s
*度	DNl5～DN600	示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s)
	DN700—DN3000	示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)
流体电导率	≥5uS／cm
公称压力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl0～DN50	DN65～DN200	DN250～DN1000	DN1200～DN3000	特殊订货
环境温度	传感器	—25℃—十60℃
	转换器及一体型	—10℃—十60℃
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
*高流体温度	—体型	70℃
	分离型	聚氯丁橡胶衬里	80℃；120℃(订货时注明)
		聚氨酯衬里	80℃
		聚四氟乙烯衬里	100℃；150℃(订货时注明)
		聚全氟乙丙烯(F46)
		加网PFA
信号电极和接地电极材料	不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
电极刮刀机构	DN300—DN3000
连接法兰材料	碳钢
接地法兰材料	不锈钢1Crl8Ni9Ti
进口保护法兰材料	DN65—DNl50		不锈钢1Crl8Ni9Ti
	DN200～DNl600		碳钢十不锈钢1Crl8Ni9Ti
外壳防护	DNl5～DN3000分离型橡胶或聚氨酯衬里传感器			IP65或IP68
	其他传感器、——体型流量计和分离型转换器			IP65
间距(分离型)	转换器距离传感器一般不超过100m

2、转换器技术数据:

电源	交流	85—265V，45—400Hz
	直流	11—40V
操作键和显示	按键式	4个薄膜按键可设定选择全部参数，也可利用PC机(RS232)对转换器设定编程； 3行LCD宽视角、宽温、带背光显示； 第1行显示流量值； 第2行显示流量单位； 第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
	磁键式	2个磁键用于显示参数的选择和复位，利用PC机(RS232)对转换器设定编程； 2行LCD宽视角、宽温、带背光显示： 第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。 第2行：显示流量。
内部积算器	正向总量、反向总量及差值总量。
输出信号	单向模拟输出	全隔离，负载≤600D．(20mA时)； 上限：0—21mA可选，每档lmA； 下限：0—21mA可选，每档1mA； 正、反向流量输出方式编程。
	双向模拟输出	下限限制为。或4mA，其他同单向模拟输出。
	双向脉冲输出	两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz； 方波或选定脉宽，选定脉宽上限2．5S，每档1ms； 无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。
	双路报警输出	可报警(编程)高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选； 带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.(与脉冲输出不隔离)
数字通讯		RS232，RS485，HART
