单级蜗轮箱产品参数

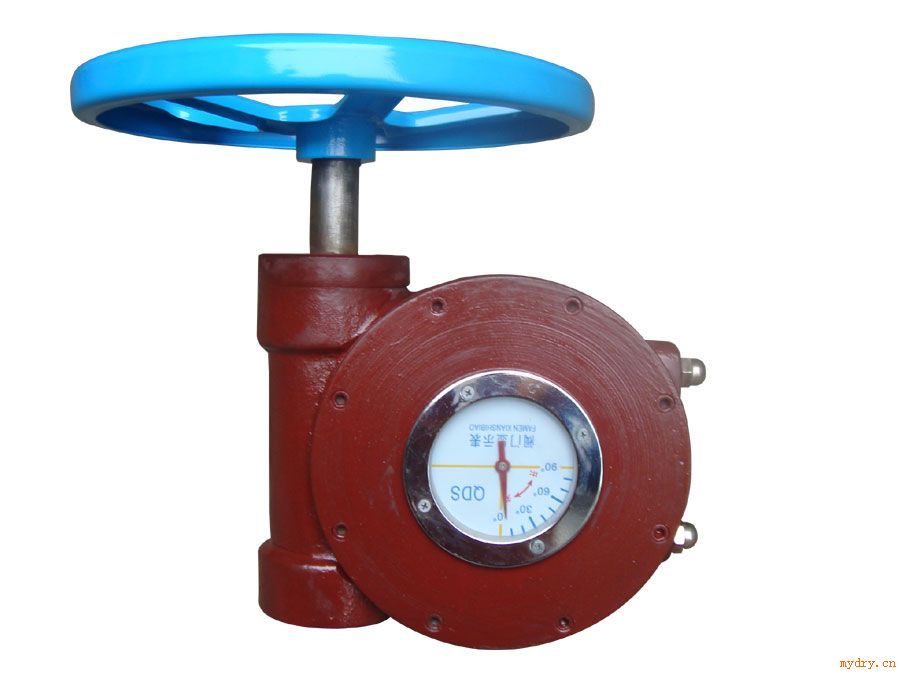

QDX3单级蜗轮头产品是一种90°回转型驱动装置，在单级传动上增加一级蜗轮减速机构,为双级传动,以减少手动操作力,适用于大规格的球阀、蝶阀、族塞阀等类型阀门。特殊型可输出360°转角。产品 DN50-DN1400 共有10个规格。蜗轮箱是一款用于阀门驱动的一种驱动装置起到连接传动的作用，常用于阀门驱动，减速机等。本公司生产的蜗轮头具有耐磨，耐用，不卡等优质特点，欢迎来人来厂实地考察选用。除了蜗轮头外我们还生产，全系列蜗轮箱、防盗蜗轮箱等阀门及配件产品。
单级蜗轮箱连接数据表 | 外形尺寸 | | 型号 | 位置 | | A | B | C | d | h | H | φ | φ1 | 2-b | N-M深
L | 重量kg | | QDX3-2 | 215 | 190 | 68 | 90 | 52 | 50 | 160 | 70 | 5 | 4-M8
12 | 8 | | QDX3-3 | 265 | 235 | 86 | 125 | 62 | 68 | 250 | 103 | 8 | 4-M10
23 | 13 | | QDX3-4 | 315 | 270 | 81 | 150 | 68 | 80 | 250 | 124 | 10 | 4-M12
23 | 16 | | QDX3-5 | 385 | 320 | 94 | 175 | 75 | 100 | 320 | 130 | 12 | 4-M16
25 | 23 | | QDX3-6 | 425 | 355 | 121 | 210 | 105 | 120 | 350 | 166 | 12 | 4-M20
37 | 37 | | QDX3-7 | 470 | 420 | 125 | 260 | 110 | 140 | 350 | 200 | 16 | 8-M16
27 | 48 | | QDX3-8 | 610 | 540 | 150 | 300 | 120 | 160 | 500 | 254 | 18 | 8-M16
27 | 71 | | QDX3-9 | 680 | 550 | 160 | 350 | 120 | 188 | 500 | 398 | 22 | 8-M20
45 | 95 | | QDX3-10 | 780 | 620 | 180 | 415 | 150 | 230 | 500 | 356 | 28 | 12-M20
50 | 160 |
普通型连接数据表 | 技术数据 | | 型号 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | | 速比 | 30:1 | 42:1 | 43:1 | 54:1 | 48:1 | 58:1 | 53:1 | 63:1 | 66:1 | | 输入力矩Nm | 40 | 78 | 98 | 112 | 122 | 133 | 156 | 156 | 156 | | 输出力矩Nm | 300 | 820 | 1050 | 1500 | 1460 | 1920 | 2060 | 2460 | 2574 | | 旋转行程 | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | | 限位调整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | | 连接尺寸 | | 连接法兰φ | 90 | 125 | 150 | 175 | 210 | 260 | 300 | 350 | 415 | | 连接孔中心φ | 70 | 102 | 125 | 140 | 165 | 200 | 254 | 298 | 356 | | 法兰凹面φ | 55×3 | 70×3 | 85×3 | 100×4 | 130×5 | 160×5 | 200×5 | 230×5 | 260×5 | | 孔径：孔数 | M8×4 | M10×4 | M12×4 | M16×4 | M20×4 | M16×8 | M16×8 | M20×8 | M20×12 | | 轴孔直径mm | 14～18 | 22～26 | 28～32 | 35～38 | 38～48 | 45～58 | 55～70 | 75～85 | 90～100 | | 平键尺寸×条数×位置 | 5×5 | 8×7 | 10×8 | 12×8 | 12×8×2×
90° | 16×10×2×
90° | 18×11×2×
90° | 22×14×2×
90° | 28×16×2×
90° | | 安装高度 | 52 | 62 | 68 | 75 | 105 | 110 | 120 | 120 | 150 | | 手轮直径φ | 160 | 240 | 280 | 320 | 350 | 400 | 500 | 500 | 500 | | 阀门参配 | | 蝶阀参配DN | 80-100 | 125-150 | 200-250 | 300-350 | 400-450 | 500-500 | 700 | 800 | 900-1000 | | 球阀门参配DN | 50 | 80 | 100 | 150 | 200 | 250-300 | 350 | 400 | 500 |
