ZJHM 套筒阀 双座气动阀

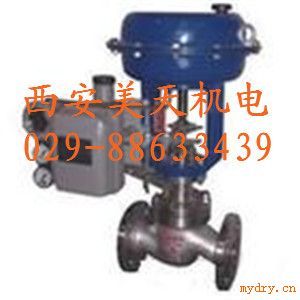

ZJHP-16 ZJHP-25 ZJHM套筒阀 ZJHN 双座气动阀 ZJHP(M)型气动单座（套筒）调节阀 ZJHP(M)型气动单座（套筒）调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。 ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。一、阀体阀体形式：直通单座（套筒）倒S型铸造型阀公称通径：DN20~300mm公称压力：PN1.6 4.0 6.4MPa连接形式：法兰式按JB78-59 JB/T79.2-94凹式材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti上 阀 盖：常温型-20~+200℃散热型-40~+450℃填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管二、阀内组件
阀芯型式：上导单座(套筒)柱塞型阀芯流量特性：直线特性、等百分比特性或快开特性材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti三、执行机构
形 式：多弹簧式薄膜执行机构垫 片：橡胶石棉板、1Cr18Ni9Ti膜片材料：丁睛橡胶夹增强涤纶织物弹簧 范围： 20-100(40-200、80-240 、20-60压缩弹簧：60Si2Mn 60-100) KPa推 杆：2Cr13供气 压力：0.14 0.16 0.28MPa膜 盖：A3 气源 接头：内螺纹M10X1衬 套：2Cr13 环境 温度：-30~+70℃阀作用型式：气一开式，气一关式
