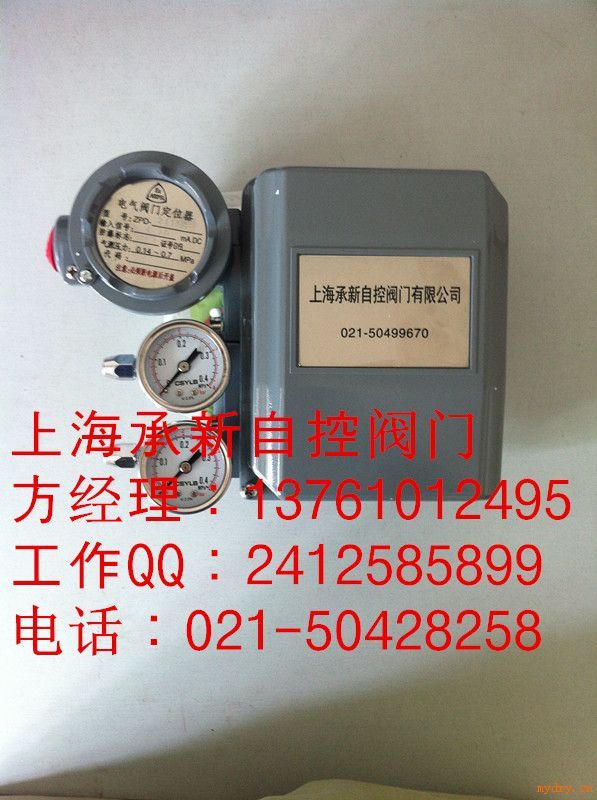

ZPD-2112电气阀门定位器

ZPD-2112电气阀门定位器。。

ZPD-2000电气阀门定位器产品介绍：

ZPD-2000系列电气阀门定位器有:ZPD-2111;ZPD-2112;ZPD-2121;ZPD-2122;ZPD-2131;ZPD-2132;ZPD-2141;ZPD-2142;ZPD-2211;ZPD-2221;ZPD-2231;ZPD-2241;ZPD-2000型系列电气阀门定位器是在原ZPD-1000型的基础上研制开发的新一代电气阀门定位器,本系列产品采用线圈型防爆结构。除具有1000系列产品优点之外，还具有设计新颖、结构巧妙、造型美观、体积小、稳定性好、可靠性高、安装调试方便等优点，是自控设计中优先选用的产品。

ZPD-2000电气阀门定位器技术参数：

型号防爆型式输入信号 mA.DC气源压力（MPa）输出压力MPa （标准状态）执行机构行程范围耗气量
（标准状态）ZPD2111d 隔爆 e 增安 i 本安4-200.140.02-0.1气动薄膜式直行程
10-100mm

或

角行程
0-50-90o450L/hZPD21120.25-0.3

ZPD21214-12；12-200.140.02-0.1ZPD21220.25-0.3

ZPD21310-100.140.02-0.1ZPD21320.25-0.35

ZPD21410-5；5-100.140.04-0.2ZPD21420.25-0.35

ZPD22114-200.50-0.5气动活塞式3600L/hZPD22214-12；12-20ZPD22310-5；5-10ZPD2241

ZPD-2000电气阀门定位器产品特点：

1、本系列定位器与ZPD－1000系列定位器相比较具有先进的兼容性，通用互换性，适用范围宽广。
2、气动功率大，动作速度快，力平衡采用多回路，不易振荡，动作性能相当稳定。
3、本定位器正反作用的作用方式，可简单方便地调换校整。
4、结构紧凑，精密可靠本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑，采用不锈钢紧固件和先进的喷塑工艺处理，生产制造标志*性等；具备了良好的防腐性能。
5、由于采用新型线圈隔爆，各机构设计成组件化，所以该产品具有良好的复合防爆性能，它可同时具备　i、本质安全型（ExiallCT6）;d、隔爆型（ExdllBT6）;e、增安型（ExellT6）.三种防爆功能。
6、调校简单，安装方便. 在定位器底（面）部设有安装用的螺孔和根据要求附配过渡联接安装板，从而可以适用于各种气动执行机构的方便地安装。
7、改变气源压力就能与各种不同弹簧范围的调节阀配套使用。
8、零部件采用精密压铸成型，外形及内部结构制作工艺精致，整体结构紧凑。
9、采用不锈钢紧固件和先进的喷塑工艺，具备了良好的防腐性能。
10、本ZPD-2000系列定位器还具备以下特点：与（老产品）ZPD-1000系列定位器相比较，电信号接口、气信号、气源输出接口、管路、安装尺寸、安装使用方法等完全相同一致。

技术参数
项目单作用　双作用输入信号4-20mA(0-10mA)阻抗300±10Ω输入压力1.4~5Kgf/cm3行程范围20~100mm(0~90°)气源接口M10×1压力表接口NPT1/8电源接口G1/2防爆特级Ex dllBT5，Ex iallcT6防护特级IP66环境温度-20℃~70℃环境湿度10~90RH直线型±1%F.S.±2%F.S.滞后度1%F.S.灵敏度±0.2%F.S.±0.5%F.S.重复性±0.5%F.S.空气消耗量5LPM(sup=1.4Kgf/cm3)流量60LPM(sup=1.4Kgf/cm3)材质压铸铝重量2.8Kg
