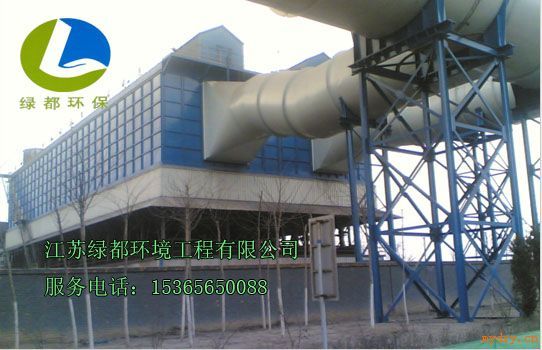

LD-WD型大型卧式静电除尘器
产品特点：1、气流分布装置为使含尘气体较均匀地进入电场,在除尘器进日嗽叭内按需设置一至三道气流分布板和导流板,导流可以根据气流分布模拟试验或现场试验结果设置吊挂,挂在多孔板的孔位上.实践证明这种形式有着良好的均布效果和不易堵孔等优点.2、阴极(电晕极)及共振打装置本系列电晕线采用节状芒刺线,它具有良好的放电效果和强度.第一电场电晕框架由四根吊杆悬于上部锥形绝缘电瓷套管上,不会因受热而引起的不规则变形影响其异极间距,还具有足够的机械强度和耐压性能.阴极振打根据设备的大小,分别采用顶部或侧而绕臂回转振打机构,由于转动轴带电所以采用瓷轴绝缘,瓷轴通过万向接头与转动轴联接,采用针轮减速电机驱动,此振打机构,性能可靠,它避免了提升脱离式的振打机构容易卡死的现象。3、阳极（沉淀极）及其振打装置阳极采用钢板轧制成“ C ”型极板，它具有一定的强度，并能自由膨胀而不致产生较大热应力．又能克服粉尘的两次飞扬，阳极振打均采用侧面绕臂回转振打机构，采用针轮减速电机驱动，具有体积小、结构紧凑、安装维护方便、稳定可靠的优点。4、壳体本系列除尘器均采用钢结构外壳，结构轻巧，便于安装和检修，壳体一侧和灰斗均设有检修门，以便工人进入内部安装和检修，壳体的灰斗部分设有阻流板，顶部大梁下和电场两外侧均有挡风板，以防含尘气体绕过电场由入口直达出口而降低除尘效率。壳体的每根柱脚上分别安装固定支座和活动支座，用以消除由于壳体受热产生的热应力。宜户外安装，壳体顶部有两层钢板组成的顶盖，与烟气接触的一层为内顶盖，起密封电场的作用，*上面的一层为外盖起防雨雪保护设备的作用。设备外侧均敷设保温层，保温层采用保温棉及彩色钢板保护层。5、保温装置为防止表面冷凝结露而引起电击穿，阴极的电瓷转轴和吊挂框架的电瓷套管均设置保温管和绝缘子保温室，配置电加热器和热电偶对其实行温控，对于露点温度要求高的用户灰斗均采用电加热和蒸气加热，以防止结露而堵灰。6、灰斗和排灰装置集灰斗装于壳体下部，每一电场在灰斗出口处装有一个星形排灰阀。排灰装置可视具体工艺要求，采用连续排灰或断续工作，按需可布置料位控制装置对排灰的多少实行控制。7、电气部份⑴电场采用高压硅整流或恒流高压直流电源供电装置，实行单电场供电。⑵高压硅整流供电装置由升压部份，整流部份和控制部份组成。⑶通过升压二次电压可达 6一8 万伏采用火花自动跟踪，实现自动控制调压，确保电除尘器在*佳运行曲线下进行，获得*佳除尘效果。
