【产品介绍】

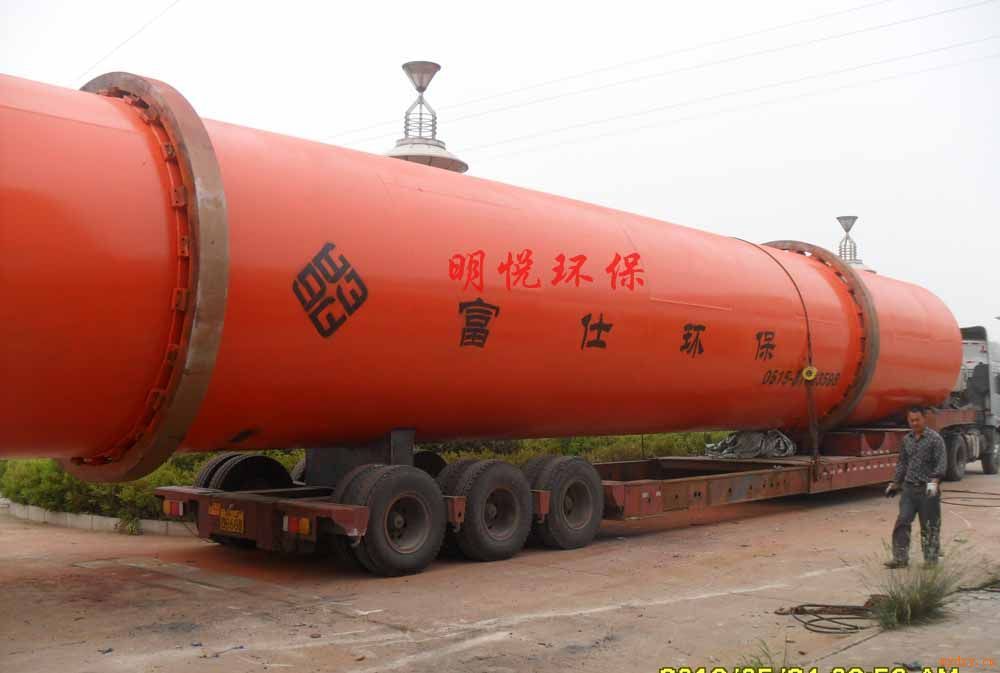

陶粒砂回转窑是指旋转煅烧窑(俗称旋窑)，属于建材设备类。回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑，该设备由筒体、支承装置、带挡轮支承装置、传动装置、活动窑头、窑尾密封装置、燃烧装置等部件组成，该回转窑具有结构简单，运转可靠，生产过程容易控制等特点。广泛适用于陶粒砂、黏土、黄泥、河底淤泥、粉煤灰、页岩、炉渣陶粒回转窑广泛用于白云石、高岭土、铝矾土、耐火炉料、水泥、石灰石、钛铁粉、矾矿、活性炭、焦碳、矿粉、氧化铝、氧化镁、氧化锌、特种水泥等各种物料陶粒的煅烧与制作。
【性能特点】
1.结构先进，低压损的竖式预热器能有效提高预热效果，经预热后的石灰石入窑分解率可达20-25%，并可直接利用10-15mm细粒级石灰石；
2.可靠的回转窑两端组合式鳞片密封。使漏风系数小于10%使用复合型耐火材料，以减少辐射热损失；
3.填充式、可分区通风的圆形或方形竖式冷却器，使出冷却器的石灰温度为800C+环境温度，便于输送、储存，并可将入窑二次空气预热到7000C以上，减少了运动部件和特殊材料。
【工作原理】
合格的陶粒砂存放在料仓内，经提升机提升并运入预热器顶部料仓。预热器顶部料仓，由上下2个料位计控制加料量，然后通过下料管将陶粒砂均匀分布到预热器各各室内。工作温度可以达到(950℃～1050℃)煅烧超细高岭土工艺。废气在兑入冷风经引风机进入袋式除尘器，再经排风机进入烟囱。出冷却器的石灰经振动喂料机，链斗输送机、斗式提升机、胶带输送机送入石灰成品库。根据客户要求是否进行筛分等工序。
【技术参数】
规格型号(mm)
窑体尺寸
产量
(t/h)
转速
(r/min)
电机功率（kw）
重量
（t）
直径(mm)
长度(mm)
斜度(%)
φ1.4×33
1.4
33
3
0.9-1.3
0.39-3.96
18.5
47.5
----
φ1.6×36
1.6
36
4
1.2-1.9
0.26-2.63
22
52
----
φ1.8×45
1.8
45
4
1.9-2.4
0.16-1.62
30
78.2
----
φ1.9×39
1.9
39
4
1.65-3
0.29-2.93
30
77.59
----
φ2.0×40
2
40
3
2.5-4
0.23-2.26
37
119.1
----
φ2.2×45
2.2
45
3.5
3.4-5.4
0.21-2.44
45
128.3
----
φ2.5×40
2.5
40
3.5
9.0-10.5
0.44-2.44
55
149.61
----
φ2.5×50
2.5
50
3
6.25-7.4
0.62-1.86
55
187.37
----
φ2.5×54
2.5
54
3.5
6.9-8.5
0.48-1.45
55
196.29
----
φ2.7×42
2.7
42
3.5
10.0-11.0
0.10-1.52
55
198.5
----
φ2.8×44
2.8
44
3.5
12.5-13.5
0.43-2.18
55
201.58
悬浮预热窑
φ3.0×45
3
45
3.5
12.8-14.5
0.5-2.47
75
210.94
----
φ3.0×48
3
48
3.5
25.6-29.3
0.6-3.48
100
237
窑外分解窑
φ3.0×60
3
60
3.5
12.3-14.1
0.3-2
100
310
----
φ3.2×50
3.2
50
4
40.5-42
0.6-3
125
278
窑外分解窑
