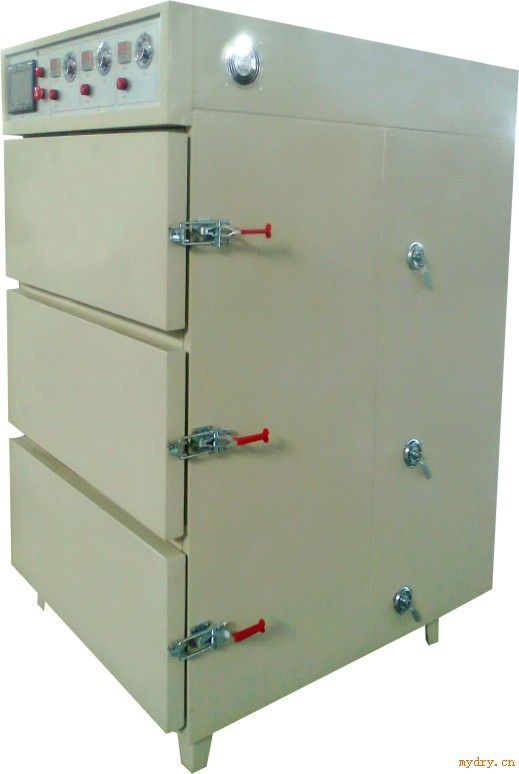

节能型-真空干燥箱 （三层对开门-〈6门〉自动控制）
一、设备介绍
1、功能概述：此设备属于真空干燥设备，利用水在真空状态下低沸点的特征，对需要去除水分的物料在较低的温度下快速干燥，既能缩短生产周期，又能有效降低能耗。
2、设备特点：此设备为“东莞科锐”第五代机型，属节能型系列产品中的性价比*高的一款。针对电池行业烘烤工序电能耗大的缺点，对本设备加以改良和升级，力图节省电能耗，降低用户成本。
3、设备功能和“科锐”真空干燥设备选型表
3.1设备功能
序号
功能描述
内容
1
功率小，热能损失少，能耗稳定
全新加热结构、采用分组控温和特制保温层
2
精准控温
全程PID自动演算，参数自动修正
3
六重安全防护
防爆、漏电、超压、超温、过载、自动报警
4
全自动智能化控制
人机界面操作，实现人机对话，操作简单方便，自动程序运行，节省人力
5
全程无氧干燥（附工作流程说明）
加热状态用氮气或干燥气干燥，实现无氧化真空干燥
无氧化工作流程图：
3.2“科锐”真空干燥设备选型表
二、设备使用条件：
1、电源：三相交流380±38V，频率50±1Hz；真空：-0.1MPA；氮气：0.1~0.2MPA；压缩空气：0.4~0.6MPA。
2、环境要求：温度-5~35℃，湿度≤80%，周围无易燃易爆气体、液体或固体。
三、设备技术参数：
箱体结构
三层对开门（6门），密封门为铝合金，柔性自动调整，有储热和防爆功能
外壳材料
A3冷轧钢板，做烤漆处理，标准国际暖灰色1C
内胆材料
3mmSUS304不锈钢
内胆尺寸
高350mm，宽730mm，深1000mm（X3个），总容积0.766M3
外形尺寸
高1925mmX宽1000mmX深1200mm
密封圈
整体成型的耐高温密封圈
外部接口规格
真空：DN15管牙；氮气：￠12气管；压缩空气：￠8气管
控制方式
PLC自动程序控制，7寸彩显大屏人机操作。每层独立控制，互不干涉
装载量
按常用的18650电池盒(W320*H75*L220)摆放为例
1、18650电池容量150个/盒
2、单个腔体：32盒（4800个）
3、三个腔体：96盒（14400个）
附电池装载示意图
说明：电池盒非本设备标准配置，买方需要
另外购买
设备加热方式
采用热辐射、热传导、电加热控制
恒温范围
室温+10℃~150℃可设定
内胆温度误差
±3℃（空箱、恒温状态）
显示温度误差
±0.1℃
加热时间
45分钟表显温度达到85℃，内部匀温1.5小时
真空度
≤-0.098Mpa，24小时漏气量≤5％
箱体外表温度
85℃工作时表面不超过室温+15℃
电气容量
电源：380V/50Hz（3相5线制）总功率:7.2KW
