WRT-01 型压簧式固定热电偶
WR□T-01 型压簧固定式镍铬 - 铜镍热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。该热电偶与显示仪表等配套使用，可直接测量 0~400 ℃ 范围内的温度。压簧式固定热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。
●结构原理
WRET-01 型压簧式固定热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与
显示测量仪表的联接方法均与一般热电偶相同。

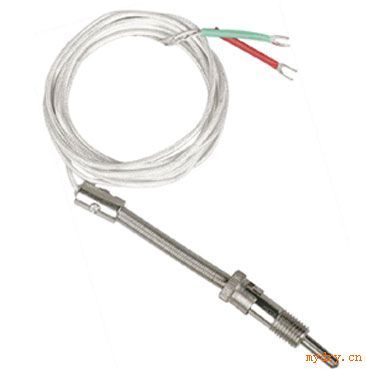

WRET-01型压簧式固定热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。
●安装方法
WRET-01型压簧式固定热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测
物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，*后拧上锁紧卡套。
●型号规格
型号
分度号
测温范围 ℃
热响应时间 t0.5s
保护管材料
WRET-01
E （ EA-2 ） *
0-400
<5
不锈钢 1Cr18Ni9Ti
WRNT－01K （ EU-2 ） *0-400<5不锈钢 1Cr18Ni9Ti规格
连接螺栓 l 2 mm
总长 Lmm
保护管 l 1 mm
10001500
2000
2500
3000
3500
4000
30
30
30
30
30
30
30
35 或 70
1000
1500
2000
2500
3000
3500
4000
60
60
60
60
60
60
60
注:订货须写明: 1产品名称及型号
2总和置深
3分度号打“*”表示特殊规格订货
