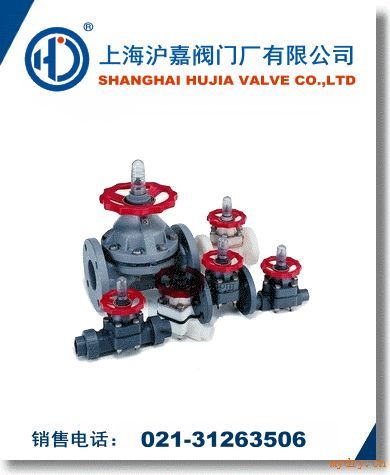

名称：UPVC隔膜阀型号：G41F口径：DN15-DN300压力：1.6MPa材质：FRPP、PVDF、CPVC、UPVC认证：ISO9001:2000·UPVC隔膜阀产品详情UPVC隔膜阀适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。 2.过流部件彩RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。 3.密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。

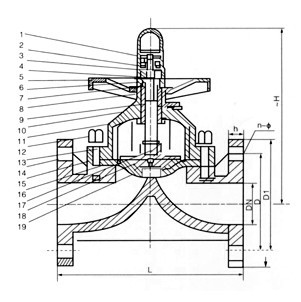

G41F-10SUPVC隔膜阀结构图
G41F-10SUPVC隔膜阀概述
UPVC隔膜阀详细说明
使用范围及结构特点：
1.适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2.过流部件彩RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。
4.采用螺杆升降结构，启闭力矩大，平稳性好。
隔膜阀的安装与使用：
1.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
2.顺时针方向旋手柄为关闭，反之开启。
3.根据指示器位置可判断开启程度。
UPVC隔膜阀零件材质表：
NO
名称
材质
1
螺柱
钢、不锈钢
2
指示器
钢
3
限位罩
AS
4
卡簧
钢、不锈钢
5
手轮
ABS、FRPP
6
压紧螺母
FRPP、C-PVC、不锈钢
7
衬环
PTFE
8
阀杆螺母
钢、铜HT300
9
阀杆
钢、不锈钢
10
阀盖
FRPP、PVDF、C-PVC
11
轴承
单向推力球轴承
12
螺母
钢、不锈钢
13
螺柱
钢、不锈钢
14
阀体
FRPP、PVDF、C-PVC
15
垫膜
EPDM、NBR
16
隔膜片
FEP、(F46)、PTFE、PVDF
17
销
钢、不锈钢
18
阀瓣
铸铁、玻璃钢、PVDF、PPO
1.第1、8、9项材质如用SUS-304或SUS-316为特殊规格
2.PVDF隔膜阀上盖标准材质使用FRPP、如须使用PVDF上盖为特殊规格.
UPVC隔膜阀HG、JIS、DIN、ANSI外形对照表(HG/T2643-94)
DN
D1
D
L
b
H
n
￠
HG
JIS
DIN
ANSI
HG
JIS
DIN
ANSI
HG
JIS
DIN
ANSI
HG
JIS
DIN
ANSI
15
95
65
70
65
60
125
110
130
110
14
125
4
4
4
4
14
15
14
16
20
105
75
75
75
70
135
120
150
120
16
145
4
4
4
4
14
15
14
16
25
115
85
90
85
80
145
130
160
130
16
148
4
4
4
4
14
19
14
16
32
135
100
160
16
165
4
18
40
145
110
105
110
100
180
180
200
180
16
215
4
4
4
4
18
19
18
16
50
160
125
120
125
120
210
210
230
210
18
227
4
4
4
4
18
19
18
19
65
180
145
140
145
140
250
250
290
250
22
286
4
4
4
4
18
19
18
19
80
195
160
150
160
152
300
280
310
280
25
300
4
8
8
8
18
19
18
19
100
215
180
175
180
190
350
340
350
340
25
407
8
8
8
8
18
19
18
19
125
245
210
210
210
216
400
410
400
410
30
417
8
8
8
8
18
23
18
22
150
280
240
240
240
240
460
480
480
480
30
576
8
8
8
8
23
23
23
22
200
335
295
290
295
298
570
570
600
570
35
628
8
12
8
8
23
23
23
22
250
395
350
355
350
362
680
680
730
680
38
776
12
12
12
12
23
23
23
22
300
455
400
400
400
432
790
40
800
12
16
12
12
23
25
23
25
注：在HG20592-97标准中（PN1.0Mpa)n为8孔。(PN0.6Mpa)n为4孔。
?隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。隔膜阀其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开。隔膜阀实际上不过是“钳夹”的阀，一个弹性的，可扰的膜片，用螺椿连接在压缩件上，压缩件是由阀杆所操作而上下移动，当压缩件上升，膜片就高举，而造成通路，当压缩件下降，膜片就压在阀体堰上（假使为堰式阀）或压在轮廓的底部（假使为直通式），隔膜阀适用于开关及节流之用。
隔膜阀本身结构设计的原因特适合于超纯介质或污染严重，*粘稠的液体、气体、腐蚀性或惰性介质。与控制设备相结合时，隔膜阀更能取代其它传统控制系统，尤其是适用于固体和易污染的惰性介质。产品主要应用于生物制药、食品、行业; 以及电力、化工、电镀、等行业的工业水处理中, 还被应用于半导体晶圆的生产中,隔膜阀是特别适用于运送有腐蚀性，有粘性的流体，例如泥浆、食品、药品、织维性粘合液等，因管线中，隔膜阀的操作机构，是不暴露在运送流体中，故不具污染性，也不需要填料，阀杆填料部也不可能会泄漏。
