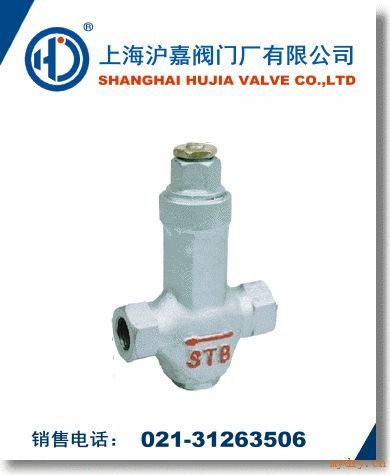

名称：恒温式疏水阀型号：ST、STB、STC口径：DN15-DN50压力：1.6MPa≈4.0MPa材质：铸铁、铸钢、不锈钢认证：ISO9001:2000·恒温式疏水阀产品详情ST、STB、STC恒温式疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节。
恒温式疏水阀主要技术参数
1、公称压力PN：0.8、1.0、1.6、2.5、4.0MPa
2、公称通径DN：15、20、25、32、40、50、65、80、100mm
3、排水温度：A组65～100℃ B组 95～135℃ C组 130～165℃
4、漏气率：0.5％以下
5、寿命：10000小时以上
6、使用温度：80～450℃
7、连接方式三种：①ST为螺纹角式 ② STB为螺纹直通带过滤器 ③STC为法兰直通带过滤器
恒温式疏水阀主要外型及连接尺寸
Main External And Connecting Dinensions
型号（DN）
外形尺寸
ExternalDimensions
*大排量
T/h
型号（DN）
Type ST8-15
外形尺寸
External Dimensions
*大排量
T/h
法兰外径
D
长L
高H
长L
高H
ST8-15
120
65
1.4
STB16-15
90
150
3.0
ST8-20
120
65
3.0
STB16-20
100
150
4.0
ST8-25
130
70
4.0
STB16-25
120
165
5.0
ST16-15
120
65
3.0
STB10-40
140
185
9.0
ST16-20
120
65
4.0
STB10-50
160
195
11.0
ST16-25
130
70
5.0
STC16-15
150
175
3.0
95
ST16-40
145
85
9.0
STC16-20
150
175
4.0
105
ST16-50
145
95
11.0
STC16-25
160
185
5.0
115
STC10-40
230
255
9.0
145
STC10-50
230
255
11.0
160
STC10-80
310
285
18.0
195
STC10-100
310
355
22.0
215
?疏水阀安装是否合适，对疏水阀的正常工作和设备的生产效率都有直接有影响。 安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到*佳工作效率。
1、在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。
2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。
3、疏水阀前后要安装阀门，方便疏水阀随时捡修。
4、凝结水流向要与疏水阀安装箭头标志一致。
5、疏水阀应安装在设备出口的*低处，及时排出凝结水，避免管道产生汽阻。
6、如果设备的*低处没有位置安装疏水阀，应在出水口*低位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。
7、疏水阀的出水管不应浸在水里。（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。）
8、机械型疏水阀要水平安装。
9、蒸汽疏水阀不要串联安装。
10、每台设备应该各自安装疏水阀。
11、热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。
12、滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。
13、疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。
14、疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。
15、疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。
16、疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。
17、在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。
18、机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。
19、发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。
疏水阀在整个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用。勤检修，使疏水阀经常处在良好的工作状态下，才能保证达到*佳节能效果和提高经济效益。?
