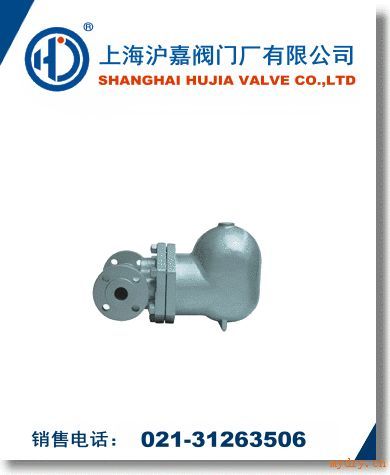

杠杆式疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。

杠杆式疏水阀特点：
此超大排量型蒸汽疏水阀，在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。
FT43H杠杆浮球式疏水阀结构特点及工作原理：
1、采用轧装阀机械(新SCCV开关方式)，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

杠杆式疏水阀主要零部件材料表

零部件材料袋

材料

阀体、阀盖

WCB、HT250
不锈钢

阀座、阀芯

不锈钢

浮球

不锈钢

控制架

不锈钢

热敏元件

哈氏合金

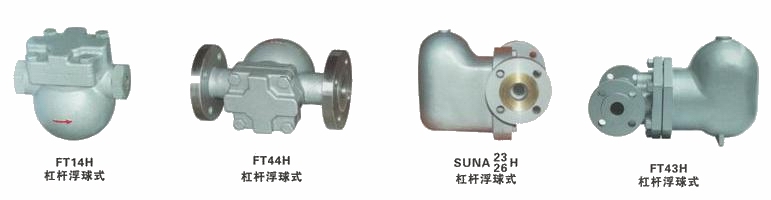

杠杆式疏水阀技术参数表

产品型号
Product Type

公称通径
Nominal diameter

连接方式
Type Of Connection

使用压力（Mpa)

温度(℃）

外形尺寸（mm)External Dimensions

L

L1

H1

H2

W

FT14-16

15-20

螺纹

0.01-1.6

250

125

155

55

55

155

FT14-16

15-25

螺纹

0.01-1.6

250

190

220

120

80

140

FT44-16
(FT43)
(FT46)

15-20
25

法兰

0.01-1.6

350

195
215

255

85

115

110

32-50
65-80

法兰

0.01-1.6

350

230
270

345
420

175
218

110
125

190
220

SUNA

23

H

26

15-20
25
32-50

法兰

0.01-4.0

350

195
215
230

145
235

60
125

90
145

疏水阀安装是否合适，对疏水阀的正常工作和设备的生产效率都有直接有影响。 安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到*佳工作效率。
1、在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。
2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。
3、疏水阀前后要安装阀门，方便疏水阀随时捡修。
4、凝结水流向要与疏水阀安装箭头标志一致。
5、疏水阀应安装在设备出口的*低处，及时排出凝结水，避免管道产生汽阻。
6、如果设备的*低处没有位置安装疏水阀，应在出水口*低位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。
7、疏水阀的出水管不应浸在水里。（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。）
8、机械型疏水阀要水平安装。
9、蒸汽疏水阀不要串联安装。
10、每台设备应该各自安装疏水阀。
11、热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。
12、滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。
13、疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。
14、疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。
15、疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。
16、疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。
17、在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。
18、机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。
19、发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。
疏水阀在整个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用。勤检修，使疏水阀经常处在良好的工作状态下，才能保证达到*佳节能效果和提高经济效益。?
