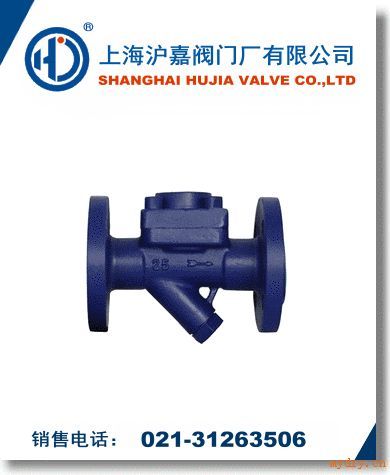

名称：膜盒式蒸汽疏水阀型号：CS16H、CS46H口径：DN15-DN50压力：1.6MPa≈4.0MPa材质：铸铁、铸钢、不锈钢认证：ISO9001:2000·膜盒式蒸汽疏水阀产品详情CS16H、CS46H膜盒式蒸汽疏水阀（蒸汽压力平衡式）是目前国际上*常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。
膜盒式蒸汽疏水阀的优点是：自动排空气，体积小，不怕冻，任意位置都可安装；维护方便，在管线上可以检查修理和更换零件；*大背压率 ≤80% ，膜盒坚固，使用寿命长。
CS46H膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。
膜盒式蒸汽疏水阀工作原理
CS16H、CS46H膜盒式蒸汽疏水阀的主要动作元件是金属膜盒，内充一种气化温度比水的饱和温度低的液体。装置刚起动时，管道出现低温冷凝水，膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高，膜盒内充液开始蒸发，膜盒内压力上升，膜片带动阀心向关闭方向移动，在冷凝水达到饱和温度之前，疏水阀完全关闭，膜盒随蒸汽温度变化控制阀门开关，起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。
膜盒式蒸汽疏水阀主要性能和零部件
部件名称
材料
阀体阀盖
WCB
膜盒
1Cr18Ni9Ti
膜片
哈氏合金
阀座
3Cr13
过滤网
1Cr18Ni9Ti
膜盒式蒸汽疏水阀主要外型尺寸
产品型号
通径 (mm)
连接方式
阀体材料
工作压力
范围(MPa)
*高允许温度℃
外形尺寸 (mm)
L
H1
H2
W
CS46H-16C
CS46H-25C
CS46H-40C
15-20
法兰
WCB
0.05~2.5
250
150
58
55
70
25
0.05~2.5
250
160
58
55
70
32-50
0.05~2.5
250
230
85
60
120
膜盒式蒸汽疏水阀主要外型尺寸
产品型号
通径 (mm)
连接方式
阀体材料
工作压力
范围(MPa)
*高允许温度℃
外形尺寸 (mm)
L
H1
H2
W
CS16H-16C
CS16H-25C
CS16H-40C
15-20
内螺纹
承插焊
WCB
0.05~1.6
250
100
58
55
70
25
0.05~1.6
250
120
58
55
70
32-40
0.05~1.6
250
150
68
68
90
50
250
160
68
68
90
?疏水阀安装是否合适，对疏水阀的正常工作和设备的生产效率都有直接有影响。 安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到*佳工作效率。
1、在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。
2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。
3、疏水阀前后要安装阀门，方便疏水阀随时捡修。
4、凝结水流向要与疏水阀安装箭头标志一致。
5、疏水阀应安装在设备出口的*低处，及时排出凝结水，避免管道产生汽阻。
6、如果设备的*低处没有位置安装疏水阀，应在出水口*低位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。
7、疏水阀的出水管不应浸在水里。（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。）
8、机械型疏水阀要水平安装。
9、蒸汽疏水阀不要串联安装。
10、每台设备应该各自安装疏水阀。
11、热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。
12、滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。
13、疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。
14、疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。
15、疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。
16、疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。
17、在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。
18、机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。
19、发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。
疏水阀在整个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用。勤检修，使疏水阀经常处在良好的工作状态下，才能保证达到*佳节能效果和提高经济效益。?
