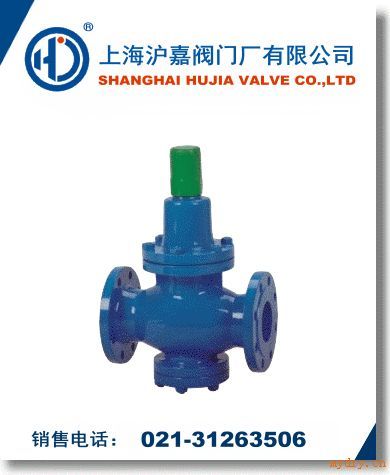

名称：先导活塞式减压阀型号：Y43H口径：DN15-DN500压力：1.6MPa≈16.0MPa材质：WCB、A105、SS304、SS316认证：ISO9001:2000·先导活塞式减压阀产品详情先导活塞式减压阀本系列减压阀属于先导先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
先导活塞式减压阀本产品主要用于气体管路，如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。
公称压力（MPa）
1.6
2.5
4.0
6.4
10.0
16.0
壳化试验压力（MPa）
2.4
3.75
6.0
9.6
15.0
24
密封试验压力（MPa）
1.6
2.5
4.0
6.4
10.0
16.0
*高进口压力（MPa）
1.6
2.5
4.0
6.4
10.0
16.0
出口压力范围（MPa）
1.0-1.0
0.1-1.6
0.1-2.5
0.5-3.5
0.5-35
0.5-45
压力特性偏差（MPa）△P2P
GB12246-1989
流量特性偏差（MPa）△P2G
GB12246-1989
*小压差（MPa）
0.15
0.15
0.2
0.4
0.8
1.0
渗漏量
GB12245-1989
先导活塞式减压阀流量系数(Cv)
DN
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
500
Cv
1
2.5
4
6.5
9
16
25
36
64
100
140
250
400
570
780
1020
1500
先导活塞式减压阀主要零件材料
零件名称
零件材料
阀体阀盖底盖
WCB
阀座阀盘
2Cr13
缸套
2Cr13/铜合金
活塞
合金铸铁
导阀座导阀杆
2Cr13
主阀弹簧
1Cr18Ni9Ti
导阀主弹簧
50CrVA
调节弹簧
60Si12Mn
先导活塞式减压阀外形尺寸(PN1.6-4.0)单位：mm
公称通径
DN
外形尺寸
L
H
Hl
1.6/2.5MPa
4.0MPa
15
160
180
295
90
20
160
180
330
98
25
180
200
330
110
32
200
220
330
110
40
220
240
345
125
50
250
270
345
125
65
280
300
350
130
80
310
330
385
160
100
350
380
385
170
125
400
450
400
200
150
450
500
415
210
200
500
550
475
240
250
650
525
290
300
800
580
335
350
850
620
375
400
900
660
405
450
900
730
455
500
950
750
465
先导活塞式减压阀外形尺寸(PN6.4-16.0) 单位：mm
公称通径
DN
外形尺寸
L
H
Hl
6.4MPa
10.0/16.0MPa
15
180
180
305
105
20
180
200
340
105
25
200
220
340
120
32
220
230
340
120
40
240
240
355
135
50
270
300
355
135
65
300
340
360
140
80
330
360
395
17
100
380
400
185
125
450
415
215
150
500
430
225
200
550
495
260
250
650
545
310
300
800
600
355
350
850
640
395
400
900
690
435
500
950
780
495
先导活塞式减压阀安装说明：
①为了操作和维护方便，该先导活塞式减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与先导活塞式减压阀休上所示箭头的方向一致。
③为了防止先导活塞式减压阀后压力超压，应在离阀出口不少于4M处安装一个安全阀。
减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。减压阀按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式。先导式减压阀当减压阀的输出压力较高或通径较大时，用调压弹簧直接调压，则弹簧刚度必然过大，流量变化时，输出压力波动较大，阀的结构尺寸也将增大。为了克服这些缺点，可采用先导式减压阀。先导式减压阀的工作原理与直动式的基本相同。先导式减压阀所用的调压气体，是由小型的直动式减压阀供给的。若把小型直动式减压阀装在阀体内部，则称为内部先导式减压阀；若将小型直动式减压阀装在主阀体外部，则称为外部先导式减压阀。 图14—2所示为内部先导式减压阀的结构图，与直动式减压阀相比，该阀增加了由喷嘴4、挡板3、固定节流孔9及气室B所组成的喷嘴挡板放大环节。当喷嘴与挡板之间的距离发生微小变化时，就会使B室中的压力发生根明显的变化，从而引起膜片10有较大的位移，去控制阀芯6的上下移动，使进气阀口8开大或关小、提高了对阀芯控制的灵敏度，即提高了稳压精度。200X减压阀，是一种利用介质自身能量来调节与控制管路压力的智能型阀门。用于生活给水、消防给水及其他工业给水系统,通过调节阀减压导阀,即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，安全可靠地将出口压力维持在设定植上，并可根据需要调节设定值达到减压的目的。该阀减压*，性能稳定、安全可靠、安装调节方便，使用寿命长。减压阀主要控制主阀的固定出口压力，主阀出口压力不因进口压力变化而改变，并不因主阀出口流量的变化而改变其出口压力。适用于工业给水、消防供水及生活用水管网系统。
