提供全套工程阀门解决方案，ZCS水用电磁阀售前、售中、售后专业服务！

质量*：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

上海沪嘉阀门厂有限公司

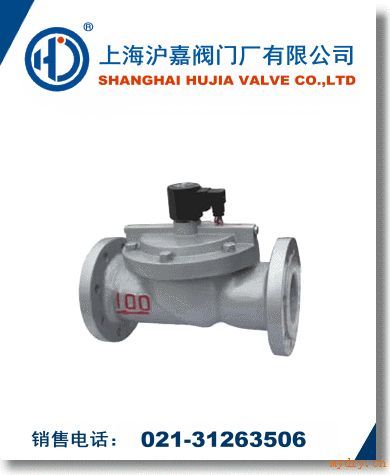

ZCS水用电磁阀适用于以水或液体、气体为介质，进入液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换二口二位式常闭或常开式。

ZCS水用电磁阀结构特点

1、电磁先导膜片式操作结构
2、阀门流量比普通阀提高10%
3、采用特殊密封结构和特种密封材料无泄漏
4、寿命长是同类产品的5倍以上
5、工作平稳噪音低、无水锤冲击、无颤抖声
6、采用膜片式、对介质洁净度要求较低
7、不锈钢可动铁芯经久耐用，反应快速；
8、配管方式可任意角度安装,为增强寿命*好是水平管线圈朝上
9、防爆线圈符合T4,T5和测CE的标准（德国NASS线圈）
10、引用标准：GB3836.9 防爆标志 Exm I/IIT4(国产线圈)

本阀通径15～100为膜片式为二次开阀的先导式电磁阀，通径125～300为三次开阀的先导式电磁阀，其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，常位时，活动铁芯封住副阀口，阀腔内压力平衡，副阀、主阀口封闭。当线圈通电，产生电磁力：将活动铁芯吸上，副阀打开，主阀腔内的介质自导阀门外世，以致主阀阀杯上下产生压力差，膜片或阀杯被迅速托起主阀口开启，阀呈通路状态。
当线圈断电，磁场消失，活动铁芯复位，封闭副阀口，继而副阀和主阀阀杯内压力上升，主阀阀杯压向阀座，阀又呈关闭状态。
常开电磁阀，当线圈通电时，产生磁力，衔铁在磁力作用下下移，推动副阀阀杯下移，副阀关闭，随着主阀阀杯上下压差趋向相等，主阀阀杯由自重压向密封面，阀门关闭。当线圈断电后，磁力为零，衔铁祁副阀阀杯由于弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，当压力降到一定值后，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。

ZCS水用电磁阀技术参数

公称通径（mm）

15

20

25

32

40

50

65

80

100

125

150

200

250

300

工作介质

液体、水、≤ΟE、及其他非腐蚀性流体

功耗VA

17

30

阀体材质

铸铁铜不锈钢

铸铁

流量系数 Kv值

2.8

5

8.5

12

18

28

45

70

110

180

250

600

870

1000

动作方式

常开常闭

型式

先导式

介质温度（℃）

-5～80

-50～60

工作压力（Mpa）

0.05～1.0

0.1～1.0

0.15～1.0

额定电压

AC220V DC24V其余规格可作特殊订货

电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多，价格要低得多。由于电磁阀是开关信号控制，与工控计算机连接*方便。在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
