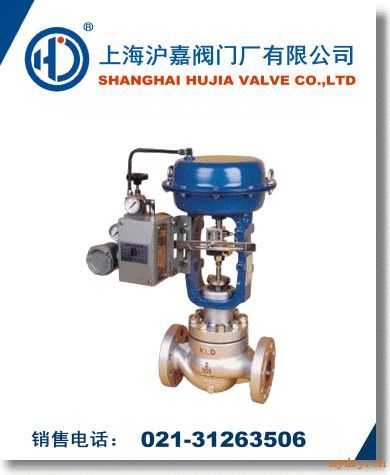

名称：气动调节阀型号：ZJHP、ZJHM口径：DN15-DN500压力：1.6MPa≈16.0MPa材质：WCB、SS304、SS316、SS316L认证：ISO9001:2000ZJHP、ZJHM型气动调节阀（气动精小型单座调节阀、气动薄膜单座调节阀），是由多弹簧气动薄膜执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性*，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于*控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
气动调节阀结构特点
1、ZJHP型气动调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数*调节控制。
2、ZJHP型气动调节阀按作用模式可分；
正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》
反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《K型》
3、气动调节阀为直通单座铸造球形阀，单座柱塞型阀芯，特别适用于允许泄漏小且阀前阀后压差不大的工作场合。
4、直通低流阻单座为无底盖顶导向结构，它只有一个阀座和一个柱塞形阀芯具有密闭性能好、泄漏量小、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性*、可调比大，阀芯导向部分的导向面积大，具有抗振性能强等特点，适用于对介质泄漏量及调节精度有严格要求的场合，但由于阀结构上的原因，阀杆上的不平衡力较大，尤其在公称通径大的工况下更为明显，因而该阀只适合于工作压差较小的场合。
5、通过改变阀芯形状的设计；不同的阀芯形状会得到不同流量特性：等百分比（对数）性、直线性、快开特性。
6、根据使用工况要求，阀芯可设计制作成；软质密封结构（适用于-20~+120℃温度范围内要求严密闭性的酸碱类、气体类等介质）。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN15~300mm；*小阀芯DN6mm。适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。
气动调节阀执行机构
ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
气动调节阀执行机构主要技术参数
型 号
ZHA-22
ZHB-22
ZHA-23
ZHB-23
ZHB-34
ZHB-34
ZHA-45
ZHB-45
ZHA-56
ZHB-56
有效面积cm2
350
350
560
900
1600
行 程mm
16
25
40
60
100
弹簧范围KPa
20～100(标准):40～200;80～240; 20～60; 60～100
操作方式
普通型、带手动手轮操作型（侧装式、顶装式）
电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表，可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等，从而保证阀门位置按控制系统或调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系，实现正确定位。（有多种型号规格可选配）
本公司电-气阀门定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品）
气动调节阀主要技术参数
公称通径mm
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径mm
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量
系数Kv
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百分比
1.6
2.5
4
6.3
10
16
25
40
63
100
160
250
400
630
1000
1600
额定行程L（mm）
10
16
25
40
60
100
执行器型号
ZHA/B-22
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-56
薄膜有效面积Ae（cm2）
350
350
350
560
900
1600
气源压力Ps(MPa)
0.14～0.4
信号范围Pr(KPa)
20～100、40～200、80～240 段幅：20～60、60～100
电信号
4～20mA DC或0～10mA DC （切断型：电磁阀AC220V或DC24V）
作用模式
气开式（K）型、气关式（B）型
流量特性
直线、等百分比、快开性
允许泄漏量（L/h）
硬密封：（IV级）10-4×阀额定容量、软密封：VI级
固有可调比R
50:1
气源接头
M16×1.5
公称压力PN(MPa)
1.6 2.5 4.0 6.4
?调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。流通能力Cv值是调节阀选型的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。在现代化工厂的自动控制中，调节阀起着*重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要某些*终控制元件去完成。*终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间，*终控制元件完成了必要的功率放大作用。
