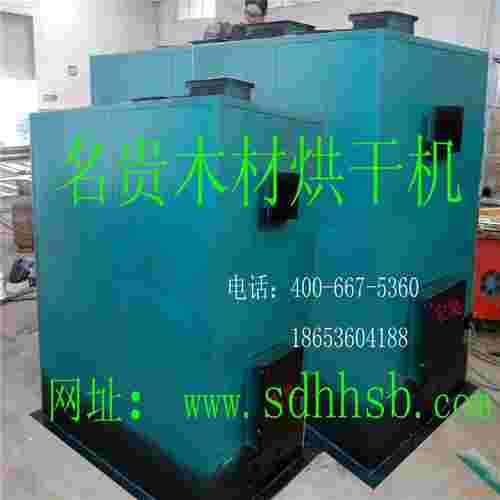

木材专用热风炉 木头烤房木头烤房
热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。风源由循环送风电机（采用无触点开关）带动风轮经由加热器，而将热风送出，再经由风道 至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。确保室内温度均匀性。当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复
热风循环烘箱
操作状态，直至达到设定温度值
热风循环烘箱由角钢、不锈钢板以及冷钢板构成。
保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。
加热器安装位置可是底部、顶部或两侧。
用数显智能仪表来控制温度。
热风循环烘箱
热风循环烘箱风道设计有两种：水平送风和垂直送风！
用途编辑
热风循环烘箱用于医药、化工、食品、农副产品、水产品、轻工等行业物料的加热固化、干燥脱水。如原料、中药饮水、浸膏、粉剂、颗粒、脱水蔬菜等。
适用范围编辑
热风烤箱适用于烘烤有化学性气体及食品加工待烘烤物品，油墨的固化、漆膜的烘干等，广泛使用于电子、电机、通讯、电镀、塑料、五金化工、仪器、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、木器建材等等的精密烘烤、烘干、回火、预热、定型、加工等；内热循环，烘烤物件受热均匀。
特点编辑
送风方式
1、热风在烘箱内循环，热效率高，节约能源。
2、利用强制通风作用，烘箱内设有风道，物料干燥均匀。
3、烘箱运转平稳。自动控温，安装维修方便。
4、适用范围广，可干燥各种物料，是理想的通用干燥设备。
热风循环烘箱的温度：
热风循环烘箱应用的范围很广泛，可干燥各种工业物料，是通用的干燥设备，一般热风循
环烘箱温度范围为室温 ~ +250℃，高温型为室温 ~ +500℃。
注意事项编辑
闭合循环烘箱空气开关，按照该烘箱的操作说明书设置好加热温度250℃，超温报警温度260℃，保温计时1 h后，启动其自动运行程序，烘箱的循环风机、进风机、碟阀、加热等指示灯按顺序亮起，表明程序运行正常。加热运行2．5 h后，温度仍然达不到设定值，如果加热时间过长，就会造成被加热玻璃容器易碎，坏瓶率升高。同时，造成能源浪费，耗电量增加。以及烘箱的工作周期加长，致使在正常生产岗位的两班制下不能按时完成该工艺环节，殆误生产任务的进程计划，且提高了生产成本。正常满箱时温度从室温一直加热到250℃需要2．5 h，1个工作周期需要约6 h。
烘箱，干燥箱使用手册一 1. 运用前必需留意所用电源电压能否符合。运用时，必需将电源插座接地线按规则停止接地。
2. 在通电运用时，切忌用手触及箱左侧空间的电器局部或用湿布揩抹及用水冲洗，检验时应将电源切断。
3. 电源线不可缠绕在金属物上，不可设置在低温或湿润的中央，避免橡胶老化致使漏电。
4. 放置箱内物品切勿过挤，必需留出气氛天然对流的空间，使湿润气氛能在风顶上减速逸出。
5. 应活期反省温度调理器之银触点能否发毛或不平，如有，可用细纱布将触头砂平后，再运用，并应常常用干净布擦净，使之接触优良（留意必需切断电源）。室内温度调理器之金属管道切勿撞击免得影响灵活度。
6. 在无防爆安装的枯燥箱内，请勿放入易燃物品。
7. 每次用完后，须将电源局部切断，常常坚持箱内外干净。干净终了悬挂相应的标识。详见
烘箱，干燥箱使用手册二
1.易爆易燃易挥发物品切勿放入枯燥箱内，免得惹起爆炸。
2.样品搁板均匀负荷不应超越20kg。
3.样品室与加热室之间的搁板上不能放置物品，免得影响热量交流。
4.运用前必定要反省镍络丝有无堆叠、短路之处。
5.加热指示灯不亮，缘由普通有三：①灯泡坏了;②灯泡接触不良;③加热零碎出毛病。
电热枯燥箱的颐养与保护：6.翻开加热开关，不加热。缘由普通有四：①镍铬丝断路;②开关与线路脱焊;③控温旋钮指在零位（旋动控温旋钮至指定温度刻度）;④继电器保护。
7.温度掌握失灵，缘由普通有三：①感温探头保护（改换热敏电阻）;②继电器保护;③控温零碎其他部件毛病（用万用电表测出毛病所在，据情修缮）。
烘箱，干燥箱使用手册三
1.运用该仪器须有专人担任，装备运用终了应切断外来电源，免除不测事故发作。
2.任务室内放置试品时，不能太密，免得影响任务室内气流的一般活动，每个物品之间须有10～20mm间隙，而且对称放置，每层搁板上的物品放置要交织，*底层搁板的间隔与任务室底部必需有大于100mm的间隔。
3.在装备四周应留必定的空间，便于装备散热及操纵和保护。
4.避免尖、锐物划伤装备。
5.请勿随便拆装电器元件及装备的另（部）件，免得保护电气掌握线路，形成装备的人为毛病而影响其功能。
6.储存、运用装备时，四周无易燃、易爆及腐蚀性精神。
4.不准将易燃、易爆及挥发物品放入本装备中停止枯燥处置。
8.运用装备前请仔细阅读岛韩仪器装备相关“产品说明书”后，再停止各项操纵
常见故障编辑
了解热风循环烘箱内被加热物品摆放是否过于密集，高温高效过滤器是否堵塞，风量调节板是否被改动，排除这些原因后，再判断循环风机是否存在故障，造成热风循环空气流通不好，湿热空气不能正常排放。其次从故障现象和烘箱的电路原理分析，烘箱能够加热，说明GCD一23A型智能电脑温控仪输出信号正常，PLC输入输出信号也正常。经过上述故障分析，可以断定控制信号和可调节部件均正常，然后从以下几个方面进行检查。
(1)核对一下GCD一23A型智能电脑温控仪的PID调节参数，看是否人为误操作，致使设置参数变更，从而使得系统出现动作异常。PID参数直接影响着系统的调节精度，是控制系统设计的核心内容。通过适当的PID参数，PID控制可以根据系统被控过程的误差特性，利用比例、积分、微分计算出系统控制量，得到相应的输出响应特性，控制系统使其达到满意的控制效果。恢复PID参数正常设置值。其次检测循环风机运转是否正常，转向是否正确。如果风机反转或风机负载太大而转速过慢，都将影响热风循环不畅通。当风机反转时，可将风机的电源任意两相倒换；当风机转速过慢时，应从两个方面进行检查：(1)电气方面电源电压是否正常，有无缺相或绕组断路现象。
(2)机械方面有无扫膛、振动、轴承过热、损坏、风叶松动擦箱壳等故障。可针对具体情况进行排除。再次检测固态继电器和加热器有否局部断路。固态继电器(SOLIDSTATERELAYS)，简写成‘SSR”，是一种全部由固态电子元件组成的新型无触点开关器件，它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性，可达到无触点无火花地接通和断开电路的目的，因此又被称为“无触点开关”。SSR成功地实现了弱信号(Vsr)对强电(输出端负载电压)的控制。SSR虚接或导通后的局部断路致使380V电源缺相，加热器不能全部加热，处理方法是维修或更换固态继电器。而加热器的局部断路，也将使加热不能全部工作，造成加热过程过于缓慢。维修或更换加热器。将故障问题完全处理好。闭合循环烘箱空气开关，按照该烘箱的操作说明书运行其程序，经过2．5h的升温后，烘箱到达设定温度，时间继电器开始计时，烘箱进入断续加热的保温灭菌阶段。保温1h后烘箱开始冷却降温，2．3h 后整个干燥灭菌周期程序运行结束，完全满足该烘箱提供的技术参数要求和工艺参数要求。
配置编辑
一、概述
热风循环烘箱又名电热鼓风干燥箱（以下简称干燥箱）,是FY841型的升级型,更注重产品的节能性和安全性，采用国家经委重点推广的节能环保加热新技术，当它被加热物体吸收时可直接转变为热能，从而获得快速干燥效果，达到缩短生产周期，节约能源，提高产品质量等目的。使用方便、效果显着，是一种理想的有广阔前景的干燥设备。适用于工农业，医疗卫生，塑料机械，大专院校和科研部门的生产车间或实验室。
二、结构
干燥箱箱体由角钢、薄钢板制成。外壳与工作室间填充玻璃纤维保温。加热系统装置在工作室的顶部。装有鼓风的本型烘干箱能有效的避免工作室内存在的梯度温差及温度过冲现象，且能提高工作室内的温度均匀性。
三、温度控制
1，本型干燥箱采用具有P、I、D控制方式的数显温度控制仪，配用热敏元件探头组成自动恒温控制。控温精度灵敏，选温方面，常温至250℃，任意选择设定。工作室内温度可以从仪表直接读出。
2，定时控制：定时范围（0S-99.9H），可根据客户工作要求来选择控制方式（开机计时或恒温计时），达到设定时间后自动切断加热，设定时可直接在控制面板上拨动拨码开关，其中代码单位：（S秒M分H小时）。
温度控制部分是电热干燥箱的核心部分，主要将传感器测到的温度信号与设定的值作出比较。如果传感器测得的值低于设定值，温控仪则输出一个脉冲信号，触发可控硅控制板导通，使干燥箱处于加热状态，若高于或等于设定值。可控硅停止工作，断开加热系统。本公司产品采用PID控制器，PID控制器中包含有三种基本控制规律，即比例(P)、积分(I)和徽分(D)控制规律，每种控制规律所起的作用是不同的，既可以单独应用，也可以组合起来应用。该控制器采用对有较大滞后特性的控制对象*为有效的控制方法一抗积分饱和PID控制方法即：当实测值与设定值存在偏差时，仪表输出不断加热丝不断加热，直至实测值与设定值相等。而由于D的作用又使该仪表具有超前调节功能，从而改善了仪表的动态控制，缩短了调节的时间，并由LCD显示，传感器为常用的Pt100，并具有开关量输出。由此控制器配以交流接触器与原有的开关、溶断丝、报警灯等构成控制回路路.即将AC220V接入交流接触器的“常开”端子.由温控仪的开关量控制交流接触器的吸合线圈，从而达到控制的目的。
四、箱体部分
采用流线圆弧型设计，外壳采用冷轧钢板制造，表面静电喷塑；内胆均为镜面不锈钢材料制成；工作室内搁架可随用户要求任意调节高度及搁架多少；采用EBM风机(10档风速调整)，微量风循环，有利于干燥细小或粉末有关物品并且使箱内温度更加均匀，同时使箱内物品蒸发的水蒸汽加速散逸到箱外的空气中，以提高干燥效率；合理的风道和循环系统，使工作室内的均匀度变化小。
操作流程编辑
烘箱安全操作规程
1. 烘箱要按照铭牌上所规定的温度范围使用，烘箱必须保持接地良好。
2. 烘箱附近不得堆放油盆、油桶、棉纱、布屑等易燃物品，不得在烘箱旁进行洗涤、刮漆和喷漆等工作。
3. 要防止其他物件落入烘箱底部与电阻丝接触造成短路。
4. 打开烘箱前，必须先断电。加温过程中操不得离开。
5. 不得在烘箱内存放物品，如工具，器材零件及油料挥发物。
6. 经过汽油、煤油、酒精、香蕉水易燃液洗涤过的零件及喷漆过的物品，应在室温下放置15~30分钟，待绝大部分易燃液体挥发后，才能放入烘箱内烘烤，室内应注意通风。
7. 烘箱在工作时不得进行清洁工作，更不得用汽油擦拭。
8. 非金属物品放入烘箱内加温，一定要按照工艺规程进行。
9. 烘箱干燥箱工作前必须将通风闸门打开，以防爆炸。
10. 使用前要检查自控装置，指示信号是否灵敏有效，电气线路绝缘是否完好可靠。
PID 控制器参数的整定步骤如下：
（ 1 ）首先预选择一个足够短的采样周期让系统工作；
（ 2 ）仅加入比例控制环节，直到系统对输入的阶跃响应出现临界振荡，记下这时的比例放大系数和临界振荡周期；
（ 3 ）在一定的控制度下通过公式计算得到 PID 控制器的参数。
送风类别编辑
水平风
水平风是左边出风，右边吸风，适合粉末状物品烘烤！
垂直风
垂直风是两边出风，中间吸风，适合大件工业品烘烤！
循环系统编辑
热风循环系统主要包括旋风分离器、鼓风机、空气过滤器和加热器等。从烘干机出来的热空气经旋风分离器除去粉末后回至鼓风机，然后经过滤，可加热送入烘干机内，在循环过程中，根姻空气的温度，不断排放部分循环空气，补充部分经过减湿过滤后的新鲜空，烘干机的特点是切片在十燥器内呈活塞式梳丸基本上可保证切片在烘干过程小停留时间一致，烘干质量较好，而且烘干后的切片可以寅接连续进入螺杆挤山机料斗供纺丝使用，避免干切片回潮，且烘干机本身结构比较简单。
