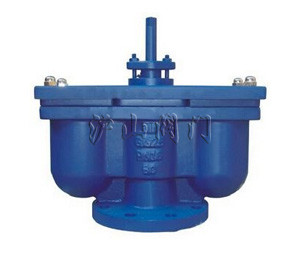

QB2法兰双口排气阀
QB2法兰双口排气阀 http://www.hushanfamen.com/Valve_Product_396.html
一、QB2法兰双口排气阀 概述：
法兰双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。
二、QB2法兰双口快排气阀 工作原理：
当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，应将阀门关闭。本排气阀，顺时针旋转阀杆时为关闭。
三、QB2法兰双口排气阀 用途及主要性能规范：
法兰单口排气阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
⑴注：D＞350mm管路请选单口排气阀（QB1-10）。
⑵安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。
⑶如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。
本排气阀适用水、热水、*高温度100℃的管道上，使管道内的气体全部排出。
四、QB2法兰双口排气阀 双口排气阀主要外形及连接尺寸：

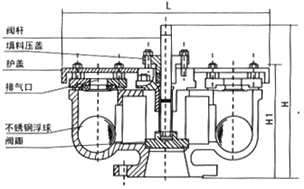

RQB2法兰双口快速排气阀结构图型号
QB2-10
40
145
110
85
430
4-φ18
水
铸铁
QB2-10
50
160
125
100
430
4-φ18
水
铸铁
QB2-10
75
195
160
135
470
4-φ18
水
铸铁
QB2-10
100
215
180
155
500
4-φ18
水
铸铁
QB2-10
150
280
240
210
540
8-φ20
水
铸铁
QB2-10
200
335
295
265
700
8-φ20
水
铸铁
五、QB2法兰双口排气阀 每小时排气量表：
50
75
100
150
200
4-173
85-352
14-597
22-904
27-1145
双口排气阀注意事项
（1）注：D＞350mm管道请选单口排气阀（QBI-10）。
（2）安装双口排气阀，底下一定要安装一只保护阀门、球阀（RQ41F-16），以免检修停水。
（3）如需方要求排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。
