GL41H过滤器
GL41H过滤器 http://www.hushanfamen.com/Valve_Product_1261.html

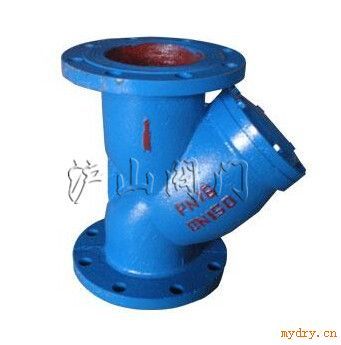

一、GL41H-10~16法兰连接铁制Y型过滤器概述
GL41H-10~16法兰连接铁制Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，以保护阀门设备的正常使用。Y型过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。
二、GL41H-10~16法兰连接铁制Y型过滤器主要性能参数
型号
PN
工作压力(Mpa)
适用温度(℃)
适用介质
GL41H-10
10
1.0
≤120
水、蒸汽、油
GL41H-16
16
1.6
≤200
水、蒸汽、油
GL41H-16Q
16
1.6
≤220
水、蒸汽、油
三、GL41H-10~16法兰连接铁制Y型过滤器零部件材料
GL41H型号
材料
阀体、阀盖
过滤网
螺塞
垫片
GL41H-10
灰铸铁
不锈钢
可锻铸铁
橡胶石棉板
GL41H-16
灰铸铁
不锈钢
可锻铸铁
橡胶石棉板
GL41H-16Q
球磨铸铁
不锈钢
可锻铸铁
橡胶石棉板
四、GL41H-10~16法兰连接铁制Y型过滤器产品外形及结构尺寸（PN16）
型号
DN
L
D
z×?d
H
重量/kg
GL41H-10
50
250
160
4×?18
168
65
280
180
4×?18
185
80
315
195
4×?18
200
100
370
215
8×?18
255
125
450
245
8×?18
295
150
510
280
8×?23
345
200
560
335
8×?23
425
250
745
390
12×?23
515
300
780
440
12×?23
600
GL41H-16Q
50
250
160
4×?18
168
65
280
180
4×?18
185
80
315
195
8×?18
200
100
370
215
8×?18
255
125
450
245
8×?18
295
150
510
280
8×?23
345
200
560
335
12×?23
425
250
745
405
12×?25
515
300
780
460
12×?25
600
GL41H-16
32
180
135
4×?18
90
4.9
40
220
145
4×?18
125
7.3
50
240
160
4×?18
145
10.1
65
280
180
4×?18
165
14
80
320
195
8×?18
210
19.2
100
380
215
8×?18
250
27
125
440
245
8×?18
295
49.7
150
480
280
8×?23
335
59.4
200
600
335
12×?23
380
97.2
250
605
405
12×?25
430
132.4
300
635
460
12×?25
460
173.2
350
696
520
16×?25
495
230
400
790
580
16×?30
560
320
450
850
640
20×?30
641
460
