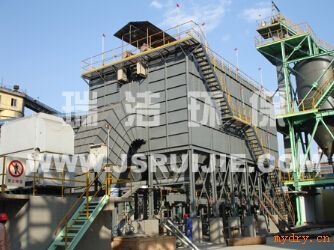

RDMC脉冲长布袋除尘器
RDMC 系列脉冲长布袋除尘器是我公司工程技术人员在喷吹脉冲（jet- pulse）除尘技术的基础上，并为满足大风量烟气净化需要而研制的低压脉冲袋除尘器。它不但具有比反吹布袋除尘器的清灰能力强、除尘效率高、排放浓度低等优点，还具有稳定可靠、耗气量低、占地面积小的特点，特别适合处理大风量烟气.RDMC系列脉冲长布袋除尘器已在*范围内得到广泛应用，在国外也已大量使用、推广，可广泛应用于水泥、冶金、石化、建材、粮食、机械、碳黑、电力、垃圾焚烧、工业窑炉等常温或高温含尘气体的净化及粉尘状物料的回收。
该产品综合了分室反吹和脉冲清灰两类除尘器的优点，克服了分室反吹清灰强度不足和一般脉冲清灰粉尘再附等缺点，使清灰效率提高，喷吹频率大为降低。该产品使用淹没式脉冲阀，降低了喷吹气源压力和设备运行能耗，延长了滤袋、脉冲阀的使用寿命，综合技术性能大大提高。
性能特点
●设计新颖，采用了下进气结构，较粗的高温颗粒直接落入灰斗，有效的保护了滤袋。
●采用长滤袋，在同等处理能力时设备占地面积少，更便于老厂改造。
●采用分室离线清灰，效率高，粉尘的二次吸附少，同时有效的降低了设备能耗，滤袋与脉冲阀的疲劳程度也相应降低，成倍地提高了滤袋和阀片的寿命，大量减少了设备运行维护的费用。
●检修换袋可在不停系统、风机，系统正常运行的条件下分室进行。
●滤袋袋口采用弹簧涨紧结构，拆装方便，具有良好的密封性。
●箱体经过气密性设计，并以煤油检漏，*大程度上减少漏风。
●整台设备由 PLC 机控制，实现自动清灰、卸灰、自动温度控制及超温报幕。
型号 RDMC 参数 | 84-6 | 84-7 | 84-8 | 84-9 | 84-2 × 5 | 84-2 × 6 | 84-2 × 7 | 84-2 × 8 | 84-2 × 9 | 84-2 × 10 | |
处理风量（ m3/h ） | 59300 88920 | 67100 105000 | 77000 116000 | 89000 133000 | 96000 145000 | 118000 177000 | 138000 207000 | 154000 232000 | 178000 266000 | 192000 2920000 | |
过滤面积（ m2） | 1235 | 1440 | 1613 | 1850 | 2015 | 2460 | 2880 | 3226 | 3700 | 4030 | |
滤袋数量（个） Φ 130 × 6000 | 504 | 588 | 672 | 756 | 840 | 924 | 1176 | 1344 | 1512 | 1680 | |
过滤风速（ m/min ） | 0.8-1.2( 工况不同，滤材不同均影响此参数选取，欢迎垂询 ) | ||||||||||
阻力（ pa ） | ＜ 1500 | ||||||||||
进口含尘浓度（ g/Nm3） | ＜ 1000 | ||||||||||
出口排放浓度（ mg/Nm3） | ＜ 50 （国产滤料） ; ＜ 30 （进口滤料） | ||||||||||
收尘器承受负压（ pa ） | 8000 | ||||||||||
清灰压缩空气 | 压力（ Mpa ） | 0.2-0.4 （采用 Φ 1.5” 淹没式脉冲阀） | |||||||||
耗量（ m3/min ） | 1.5 | 1.5 | 1.5 | 1.5 | 1.8 | 1.8 | 1.8 | 2.0 | 2.0 | 2.0 | |
所耗功率（ KW ） | 6 | 8.5 | 8.5 | 10.5 | 12 | 12 | 17 | 17 | 21 | 21 | |
设备重量（ T ） | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 | 90 | 100 | |
型号 RDMC 参数 | 154-2 × 5 | 154-2 × 6 | 154-2 × 7 | 154-2 × 8 | 154-2 × 9 | 154-2 × 10 | 154-2 × 11 | 154-2 × 12 | 154-2 × 13 | 154-2 × 14 | 154-2 × 15 | |
处理风量（ m3/h ） | 222000 333000 | 266000 399000 | 310000 466000 | 355000 532000 | 399000 600000 | 444000 665000 | 488000 732000 | 532000 798000 | 577000 865000 | 621000 931000 | 665000 1000000 | |
过滤面积（ m2） | 4640 | 5568 | 6496 | 7424 | 8352 | 9280 | 10208 | 11136 | 12064 | 12992 | 13920 | |
滤袋数量（个） Φ 160 × 6000 | 1540 | 1848 | 2156 | 2464 | 2772 | 3080 | 3388 | 3696 | 4004 | 4312 | 4620 | |
过滤风速（ m/min ） | 0.8-1.2( 工况不同，滤材不同均影响此参数选取，欢迎垂询 ) | |||||||||||
阻力（ pa ） | ＜ 1500 | |||||||||||
进口含尘浓度（ g/Nm3） | ＜ 1000 | |||||||||||
出口排放浓度（ mg/Nm3） | ＜ 50 （国产滤料） ; ＜ 30 （进口滤料） | |||||||||||
收尘器承受负压（ pa ） | 8000 | |||||||||||
清灰压缩空气 | 压力（ Mpa ） | 0.4-0.6 （采用 Φ 1.5” 淹没式脉冲阀） | ||||||||||
耗量（ m3/min ） | 4.0 | 4.0 | 4.0 | 4.5 | 4.5 | 4.5 | 5.0 | 5.0 | 5.5 | 6.0 | 6.0 | |
所耗功率（ KW ） | 15 | 15 | 22 | 22 | 22 | 30 | 30 | 30 | 30 | 30 | 30 | |
设备重量（ T ） | 142 | 170.5 | 199.4 | 227.6 | 258.3 | 286.4 | 311.7 | 340.6 | 369.2 | 398.5 | 424.7 | |
型号 RDMC 参数 | 220-2 × 5 | 220-2 × 6 | 220-2 × 7 | 220-2 × 8 | 220-2 × 9 | 220-2 × 10 | 220-2 × 11 | 220-2 × 12 | 220-2 × 13 | 220-2 × 14 | 220-2 × 15 | 220-2 × 16 | |
处理风量（ m3/h ） | 317000 475000 | 380000 570000 | 444000 665000 | 507000 760000 | 570000 855000 | 634000 950000 | 697000 1050000 | 760000 1140000 | 824000 1240000 | 887000 1330000 | 950000 1430000 | 1010000 1250000 | |
过滤面积（ m2） | 6635 | 7962 | 9289 | 10616 | 11943 | 13270 | 14597 | 15924 | 17251 | 18581 | 19905 | 21232 | |
滤袋数量（个） Φ 160 × 6000 | 2200 | 2640 | 3080 | 3520 | 3960 | 4400 | 4840 | 5280 | 5720 | 6160 | 6600 | 7040 | |
过滤风速（ m/min ） | 0.8-1.2( 工况不同，滤材不同均影响此参数选取，欢迎垂询 ) | ||||||||||||
阻力（ pa ） | ＜ 1500 | ||||||||||||
进口含尘浓度（ g/Nm3） | ＜ 1000 | ||||||||||||
出口排放浓度（ mg/Nm3） | ＜ 50 （国产滤料） ; ＜ 30 （进口滤料） | ||||||||||||
收尘器承受负压（ pa ） | 8000 | ||||||||||||
清灰压缩空气 | 压力（ Mpa ） | 0.4-0.6 （采用 Φ 3” 淹没式脉冲阀） | |||||||||||
耗量（ m3/min ） | 4.5 | 4.5 | 4.5 | 5.0 | 6.0 | 6.0 | 7.0 | 7.0 | 8.0 | 8.0 | 9.0 | 9.0 | |
所耗功率（ KW ） | 30 | 36 | 42 | 48 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | |
设备重量（ T ） | 191.8 | 228.6 | 266.7 | 305.4 | 344.8 | 382.5 | 418.9 | 456.7 | 496.2 | 534.7 | 578.3 | 612.4 | |
