Y175型圆盘粉碎机/可调圆盘粉碎机操作规程
Y175型圆盘粉碎机/可调圆盘粉碎机操作规程

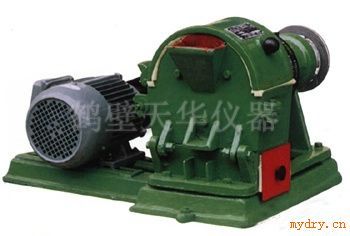

一、园盘粉碎机概述：鹤壁天华仪器生产的园盘粉碎主要用于中等硬度矿石粉碎，是冶金、地质、建材、化工等行业实验室或化验室中，对物料粉碎的必备设备。
二、圆盘粉碎机结构及性能特点：
1、园盘粉碎机主要由机体、底座、主轴、活动盘、固定盘、端盖及料斗等构成，
2、特点：经三角带将动力传给皮带轮带动主轴旋转，使活动盘固定盘相对运动，从而使试样粉碎，出料粒度可通过大小手轮、主轴等调整磨盘间隙达到控制粒度的目的。机体、端盖、上盖组成一个工作室，物料粉碎在工作室内进行，物料从端盖上方的加料口中加入，进入两磨盘中间，由于挤压作用试样粉碎，粉碎后的试样从两磨盘中间的间隙内流出。落到下面的料斗中。调节机构的原理是，松开大手轮，旋转小轮，使调节螺杆转动推动主轴，使活动盘前进或后退。从而调节了两磨盘的间隙，达到调节的物料粒的目的。
三、圆盘粉碎机主要技术参数
1、型号：Y175型
2、磨盘直径： 150毫米
3、给料*大粒度≤3毫米
4、出料粒度：1-0.15毫米
5、生产率：25公斤/小时
6、主轴转速：780转/分钟
7、电机型号：Y909-4
8、转速：1400转/分钟
9、电机功率：1.1千瓦
1、型号：Y200型
2、磨盘直径： 150毫米
3、给料*大粒度≤6毫米
4、出料粒度：0.2毫米
5、生产率：60公斤/小时
6、电机功率：2.2千瓦
1、型号：Y250型
2、磨盘直径： 250毫米
3、给料*大粒度≤8毫米
4、出料粒度：0.3毫米
5、生产率：80公斤/小时
6、电机功率：3千瓦
四、圆盘粉碎机使用操作规程
1、粉碎机应放置在稳定的平台上
2、打开粉碎室上盖，将粉碎物装入粉碎室，然后上盖拧好。
3、打开开关，设备开始正常工作，约2分钟左右，关闭开关，打开上盖取出粉碎物，若粉碎物达不到细度要求时重新开机。
4、一次粉碎量勿超过规定要求，避免因负荷过大引起电机过热影响使用寿命。粉碎物必须保持干燥，不宜粉碎潮湿的或油脂过高的物品。
5、每次粉碎时间小于5分钟，间歇3分钟，再继续使用。
6、更换刀片，碳刷时应注意必须切断电源和上紧锣丝，并随时检查各部件是否松动。
7、粉碎室盖打开前应注意必须切断电源，严禁开盖启动。
8、使用后应将粉碎物及时清理干净，保持干燥清洁。
