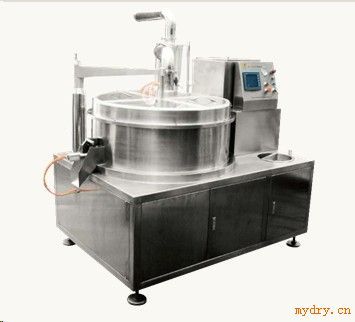

新型QZL系列球形抛丸机

新型QZL系列球形抛丸机

咨询电话：0-139 0612 8972（陈经理）
一、设备概述:
本机是将旋转流化床与切线喷液相合的离心式制丸机（简称离心机），具有起母、造粒、颗粒放大、滚圆、包衣等几种功能。整机由可移动机箱、离心机体、供液系统、供粉系统、供风系统、除尘装置、传动系统、电气控制及故障报警系统、管路系统、气路系统等几大部分组成。
二、工作原理:
◆ 粉粒物料受转盘离心力、摩擦力和环隙气体浮力的共同作用，与喷入经雾化的浆液混合、粘合、聚集，完成起母、造粒、颗粒放大、滚圆、包衣等几种功能。

◆ 所谓起母： 是指粉状物料加入旋转的离心机内， 喷入经雾化的浆液，获得沙粒状球形颗粒的程，母粒尺寸一般为d=0.18～0.8mm；
◆ 所谓造粒：是指上述球形母粒或方形晶核加入旋转的离心机内，喷入经雾化的浆液和喷撒粉料，把颗粒尺寸从d增大到K.d,*后获得真球度很高的球形颗粒的过程，丸粒尺寸一般为d=0.2～2.5mm,每次的放大倍数K≤2.7,中药水丸糊丸亦可采用此法制得。
◆ 所谓滚圆：是指挤压制得的圆柱状物料投入高速离心转盘中，物料被转盘齿条的剪切力剪切成均匀圆柱状颗粒，并在离心转盘上齿条的推力、转盘离心力、与筒壁及丸粒之间摩擦力的三维力共同作用，快速制成真球度极高的丸粒。

◆所谓包衣：是指把成品球粒加入离心机内，喷入经雾化的包衣液，在每个颗粒表面均匀包裹薄膜层的过程。薄膜层的厚度可在0.05～0.1mm之间。
◆ 立式封闭结构，作业过程无粉尘，物料损耗少；
◆ 工艺用气管路入口有终端过滤器，过滤精度符合相应制药工艺的洁净度要求，有系统完整性检测接口；
◆ 造粒腔室能在位清洗（CIP），雾化器（喷枪）、输送泵、贮液容器和输送管路，贮料筒、送料螺旋等零部件都方便拆卸，彻底清洗；
◆ 有粉尘捕集器净化排出气体，捕集系统具有压差检测；
◆ 丸粒在机内处于泛丸状态，制得的丸粒真球度高，表面致密光滑，组分均匀，合格率高；
◆ 控制系统采用PLC编程，触摸式液晶控制。制备过程工艺参数可设定、显示、记录和追溯；保障工艺操作和产品质量重现性良好；
◆ 转盘转速、喷液流量、供粉量采用变频调速；
◆ 可选配机内物料的含湿量、颗粒大小、湿度的在线检测装置。
三、系统组成:
混合+初步制粒+整圆+干燥+筛分=成品
混合：CH槽形混合机或其它混合机（混合类）；
制粒；ZL旋转挤压式颗粒机或YK摇摆式颗粒机（制粒类）；
整圆；QZL圆形整粒机；
干燥：GFG高效沸腾干燥机，FG沸腾干燥机、烘箱或其它；
筛分：ZS振动筛或其它
四、典型应用：
奥美拉唑制丸，阿司匹林制丸，饲料酶制丸，硫酸钠制丸，复方氨酚烷制丸，催化剂，符合VB2 薄膜制丸
五、技术参数表：
