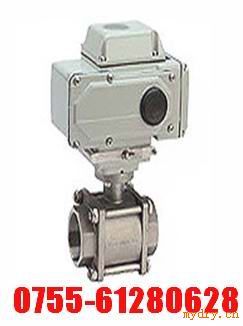

Q911F电动丝口球阀
Q911F电动丝口球阀
阀门特性
生产成三片式方便需要经常维修的设备插入。 |
阀门材料 | |||
1) 轴 Shaft | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
2) 防松螺母 Lock nut | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
3) 压紧环型螺母 Gland nut ring | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
4) 顶部密封环 至p tight ring | 聚四氯乙烯 P.T.F.E. | ||
5) O环 O-Ring | 氟橡胶 VITON | ||
6) 垫圈 Washer | 聚四氯乙烯 P.T.F.E. | ||
7) 密封圈 Seals | 聚四氯乙烯 P.T.F.E. | ||
8) 阀体 Body | 不锈钢 ANSI316 | 1.4408 | |
9) 螺钉 Screws | 不锈钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
10) 球体 Ball | 不锈钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
11) 端部 End | 不锈钢 ANSI316 | 1.4408 | |
尺寸表 | ||||||||
螺纹订货号 | M42016F03 | M42016F04 | M42016F05 | M42016F06 | M42016F07 | M42016L08 | M42016L09 | |
承插焊接订货号 | M42016F83 | M42016F84 | M42016F85 | M42016F86 | M42016F87 | M42016L88 | M42016L89 | |
对头焊接订货号 | M42016F93 | M42016F94 | M42016F95 | M42016F96 | M42016F97 | M42016L98 | M42016L99 | |
DN | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
内螺纹尺寸 | GAS | 3/8" | 1/2" | 3/4" | 1" | 1"1/4 | 1"1/2 | 2" |
通径 | mm. | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
A | mm. | 207,5 | 207,5 | 207,5 | 207,5 | 207,5 | 256,5 | 256,5 |
B | mm. | 122,5 | 122,5 | 122,5 | 122,5 | 122,5 | 156,5 | 156,5 |
C | mm. | 68 | 68 | 68 | 68 | 68 | 94 | 94 |
D | mm. | 163,5 | 163,5 | 163,5 | 163,5 | 163,5 | 185 | 185 |
X | mm. | 44 | 44 | 44 | 44 | 44 | 44 | 44 |
E | mm. | 70 | 70 | 80 | 90 | 100 | 114 | 136 |
G | mm. | 40 | 40 | 45 | 60 | 70 | 80 | 90 |
H | mm. | 245 | 245 | 248,5 | 255 | 260 | 299 | 307 |
T. of cycle 50/60 Hz | s. | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 | 15 /12,5 |
重量 | Kg. | 5,9 | 5,9 | 6 | 6,6 | 7 | 12,9 | 14 |
订货须知：
1.产品名称及型号
2.公称通径DN
3.额定流量系数KV
4.公称压力和压差
5.阀体和阀内组件材料
6.连接方式
7.传动方式
8.流量特性
9.适用温度
10.控制信号是4-20mA电流或1-5v电压信号
11.产品是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们东泽阀门技术人员为您审核把关。
