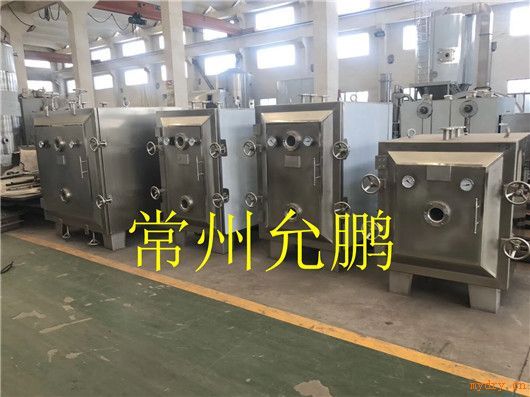

FZG-15低温真空干燥机-技术参数-技术要求-特点
一、FZG-15低温真空干燥机技术参数1、型 号:FZG –15
2、烘架层数：8层
3、工作室尺寸：宽1220×高1400×深1400mm
4、外型尺寸：宽1520×高1950×深1900mm
5、层间距离：135mm
6、烘盘尺寸：640×460×45mm
7、散热器使用面积：11m2
8、箱内温度：常温-60℃
9、加热器电功率：18KW
10、箱内真空度：-0.096Mpa
11、不用冷凝器真空泵型号：功率SK-3-5.5KW
12、干燥箱重量：2400kg
二、FZG-15低温真空干燥机技术要求、特点：
1、干燥箱内壁、外壁采用304-2B不锈钢板材制作(内壁为厚板制作)且备有材料质保书。
2、干燥箱加强采用A3槽钢拼焊成小方框格，固定焊到内箱板外。
3、干燥箱内四角为圆弧，顶部为小圆弧形，并装有分水板，底部为斜坡蜗形，装有排水阀，门边装有挡水板，结构合理。内焊接为氩弧焊，外焊接为电焊，焊接表面平整光滑无沙孔，箱内抛光处理。
4、箱门为立体式、挂扣铰链，压紧为手动丝杆式旋转收紧门，箱体四面装蘑菇式硅胶密封条，门中装视镜二只，箱顶部装有真空表1只，温度表1只。
5、箱内顶部有抽真空孔，回气孔(回气孔配空气呼吸过滤器)底部左右前端各1只蒸汽进出孔。
6、箱体配装?22不锈钢管组成型散热器，共计8层。每层可放四只烘盘，散热器抛光处理，焊接头平整光滑无漏气。
7、加热方式为外热水箱加热，水温可设定，热水通过配置耐温热水泵进入干燥箱内散热器散热，由散热器出口回到热水箱循环加热。
8、工作程序：温度设定热水加热—开真空—开热水泵—关真空—关闸阀—开回气阀。工作时箱内温度升到所需要温度时，电磁阀自动关闭，停止加热。低于温度时，电磁阀打开加热，箱内真空度由厂家自行设定，直接接真空管道，由阀门控制，再开闸阀。
8、清洗内部时配有专用道轨手推车拉加热器烘车进出，方便灵活。
三、FZG-15低温真空干燥机电控部分
单独电控箱1台，按装在干燥箱体一侧，控制真空泵、水箱电加热器、热水泵、温控系统等。
