粉料真空混合干燥机 粉料双锥真空干燥机
粉料真空混合干燥机 粉料双锥真空干燥机是集混合-干燥于一体的新型干燥机。将冷凝器，真空泵与干燥机配套，组成真空干燥装置。（如不需要回收溶剂，冷凝器可不用）本机设计先进，内部结构简单，清扫容易，物料 能够全部排出，操作简便。能降低劳动强度改善工作环境。同时因容器本身回转时物料亦转动但器壁上不积料，故传热系数较高，干燥速率大，不仅节约能源，而且物料 干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等行业的干燥。符合药品管理规范“GMP”的要求。
粉料真空混合干燥机 粉料双锥真空干燥机工作原理

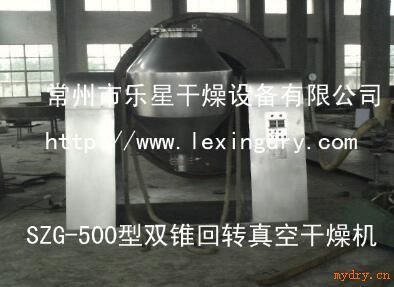

SZG 双锥回转真空干燥机为双锥形的回转罐体，罐内在真空状态下，向夹套内通入蒸汽或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。
粉料真空混合干燥机 粉料双锥真空干燥机特点
▲油加热时，采用自动恒温控制，可以干燥生化制品和矿物原料，温度可在20～160℃之间温差在±2℃以内。
▲效率高，比一般烘箱提高2倍以上。
▲间接加热，物料不会被污染，符合"GMP" 要求。设备维修操作简便，易清洗。
粉料真空混合干燥机 粉料双锥真空干燥机应用范围
本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合，尤其适用有下列要求的：
▲不能承受高温的热敏性物料；
▲易氧化，有刺激性的物料；
▲需要回收溶剂和有毒气体的物料；
▲要求残留挥发物含量极低的物料；
▲要求混合充分，均匀的物料；
▲对结晶体不允许破坏的物料；
粉料真空混合干燥机 粉料双锥真空干燥机技术参数
项目 | 机型type | |||||||||||
名称 | 单位unit | 100 | 200 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | 4500 | |
总容积 | L | 100 | 200 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | 4500 | |
工作容积 | L | 50 | 100 | 175 | 250 | 375 | 500 | 750 | 1000 | 1500 | 2250 | |
加热面积 | m2 | 1.16 | 1.5 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 9.6 | 13.8 | |
转速 | r/min | 3~13 | ||||||||||
功率 | kW | 0.75 | 1.1 | 1.5 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | |
占地面积长×宽 | mm | 2160 | 2200 | 2260 | 2350 | 2560 | 2860 | 3060 | 3260 | 3760 | 3960 | |
回转高度 | mm | 1810 | 1910 | 2090 | 2195 | 2500 | 2665 | 2915 | 3055 | 3330 | 4210 | |
罐内设计压力 | Mpa | -0.09～0.096 | ||||||||||
夹层设计压力 | Mpa | 0.3 | ||||||||||
用冷凝器时,真空泵 | 型号,功率 | 2X-15A | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX300-8 | JZJX300-4 | |
不用冷凝器时,真空泵 | 型号,功率 | SK-0.4 | SK-0.4 | SK-0.4 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | |
D | mm | Φ800 | Φ900 | Φ1000 | Φ1100 | Φ1200 | Φ1250 | Φ1350 | Φ1500 | Φ1800 | Φ1950 | |
H | mm | 1640 | 1890 | 2000 | 2360 | 2500 | 2500 | 2600 | 2700 | 3200 | 3910 | |
H1 | mm | 1080 | 1160 | 1320 | 1400 | 1500 | 1700 | 1762 | 1780 | 2100 | 2420 | |
H2 | mm | 785 | 930 | 1126 | 1280 | 1543 | 1700 | 1750 | 1800 | 2590 | 2510 | |
L | mm | 1595 | 1790 | 2100 | 2390 | 2390 | 2600 | 3480 | 3600 | 3800 | 4450 | |
M | mm | 640 | 700 | 800 | 1000 | 1000 | 1150 | 1200 | 1200 | 1500 | 2350 | |
接口 | a(真空) | Dg50 | Dg50 | Dg50 | Dg50 | Dg50 | Dg50 | Dg50 | Dg70 | Dg100 | Dg100 | |
b(蒸汽) | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 | G1 | G1 | G1 | G1 | G1 1/2 | ||
c(冷凝水) | G3/4 | G3/4 | G3/4 | G3/4 | G3/4 | G1 | G1 | G1 | G1 | G1 1/2 | ||
