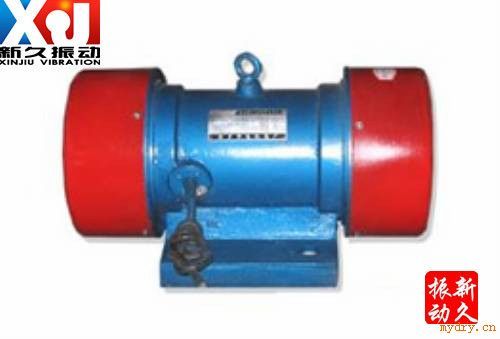

新久牌振动电机

振动源三相异步电动机

一、概述

振动源三相异步电动机（简称振动电机）集动力源和振动源为一体，是一种高效节能的通用性激振源，体积小，激振力大，结构可靠，使用维护方便。其它名称：震打电机，振动马达，震动电机，震动马达，振打电机，振动器

本系列产品广泛应用于矿山、煤炭、电力、化工、粮食加工、冶金、铸造、轻工、医药等行业。是实现粉状、粒状、块状等散体料机械化筛分、输送、破碎、充填、防堵塞的理想激振源。

本机可单机使用，也可多机组合使用。

1、振动电机使用条件

本系列振动电机满足下列条件时，能连续输出额定激振力。

（1）振动加速度：不超过7g（g:重力加速度）

（2）环境温度：不超过40℃

（3）海拔：不超过1000m

（4）电源频率：50HZ。

（5）电压：220v，380v，660v

（6）温升：小于80K（电阻法）

2、振动电机型号说明

（1） YZS系列振动电机产品型号由三部分组成（如下示例）

YZS-5-4

YZS---振动电机

5---*大激振力（千牛顿）

4---极数

（2）YZSL系列表示立式安装振动电机。

二、振动电机使用和维修

（1）振动电机应装设电气保护装置。

（2）振动电机运行初期，每天至少检查脚地螺脚栓一次，防止松动。

（3）当振动电机旋转方向不符合要求时，调整电源相序即可。

（4）振动电机应保证润滑良好，每运行720小时补充3#二硫化钼锂基润滑脂一次，加入量为轴承容腔的1/3—2/3。

（5）振动电机累计运行2000小时后，应检查轴承，若有严重损伤时应立即更换。

（6）振动电机停置较长时间后再次使用时，应测量绝缘电阻，用500V兆欧表测量，应大于0.5兆欧。

三、振动电机常见故障及处理

序号故障

可能原因

处理方法

一、电源接通振动电机不能启动

1、定子绕组相间短路，定子绕阻断路，接地

2、定子绕组接线错误

3、负载过重或转子受阻

1、检查断路，短路接地部位并修复

2、检查绕组接线，并纠正

3、减轻负载，消除障碍

二、振动电机温升过高或冒烟

1、负载过重

2、绕组短路

3绕组接线错误

4绕组接地或匝间短路

5电机转子断条

6定转子相擦

1减轻负载或更换电机

2修复短路部位

3检查绕组接线，并纠正

4查出故障处并修复

5更换转子

6测量电机气隙，检查和轴承磨损等，进行修复。

三、振动电机轴承过热

1轴承磨损或质量有问题

2轴承润滑脂过多或过少，型号不对或质量不好

3轴承内圈与端盖的配合过松或过紧

4轴承外圈与端盖的配合过松或过紧

5端盖与轴承内盖的装置质量不好

1更换轴承

2调整润滑脂

3过松时，可在轴上加焊一圈金属更加工，过紧时可重新加工轴承档

4过松时，可将端闰盖的轴承室扩大后镶套过紧时可重新加工轴承室

四、振动电机外壳带电

1接地不良

2绕组绝缘损坏

3绕组受潮

4接线板损坏，或尘垢太多

1找出原因并恢复

2修补绝缘，并作浸漆干燥处理

3干燥处理或浸漆干

4更换接线板，清理尘垢

五、振动电机支架腿断裂

1地脚螺栓没有旋紧

2安装平面不够平

1旋紧螺栓

2重新加工安装平面

四、振动电机技术参数：

型号	*大激振力(N)	额定转速 (Rpm)	额定功率 (Kw)	电流 (A)	电压 (V)	安装尺寸(mm)					外形尺寸(mm)					重量 (Kg)
型号	*大激振力(N)	额定转速 (Rpm)	额定功率 (Kw)	电流 (A)	电压 (V)	A	B	H	N	K	AB	BB	HD	G	L	重量 (Kg)
YZS-1-2	1000	2860	0.09	0.42	380	130	80	80	4	12	170	140	154	16	260	13
YZS-1.5-2	1500	2860	0.15	0.5		130	80	80	4	12	170	140	154	16	260	13.5
YZS-2-2	2000	2860	0.18	0.54		130	80	80	4	12	170	140	154	16	260	14
YZS-2.5-2	2500	2860	0.20	0.55		130	80	80	4	12	170	140	154	16	260	19
YZS-3-2	3000	2860	0.25	0.6		150	90	90	4	14	185	150	172	18	280	20
YZS-5-2	5000	2860	0.37	0.9		150	90	90	4	14	185	150	172	18	280	21
YZS-8-2	800	2860	0.75	1.75		180	110	110	4	18	220	180	230	18	340	36
YZS-10-2	10000	2860	0.75	1.75		180	110	110	4	18	220	180	230	18	340	37
YZS-15-2	15000	2860	1.1	2.3		220	140	120	4	22	270	225	260	25	415	47
YZS-20-2	20000	2860	1.5	3.1		260	150	140	4	26	320	280	310	28	445	80
YZS-30-2	30000	2860	1.5	3.6		310	170	160	4	33	380	285	356	30	536	130
YZS-50-2	50000	2860	2.2	5.1		350	220	190	4	33	440	350	410	35	608	180
YZS-1.5-4	1500	1440	0.15	0.5		130	80	80	4	12	170	140	154	16	260	15
YZS-2-4	2000	1440	0.15	0.5		130	80	80	4	12	170	140	154	16	260	15.5
YZS-2.5-4	2500	1440	0.18	0.6		150	90	90	4	14	185	150	172	18	280	21
YZS-3-4	3000	1440	0.18	0.6		150	90	90	4	14	185	150	172	18	280	23
YZS-5-4	5000	1440	0.25	0.75		180	110	112	4	18	220	180	230	18	340	37
YZS-8-4	8000	1440	0.55	1.5		220	140	120	4	22	265	225	266	25	415	48
YZS-10-4	10000	1440	0.55	1.5		220	140	120	4	22	265	225	266	25	415	49
YZS-15-4	15000	1440	0.75	1.9		260	150	140	4	26	310	245	303	28	450	77
YZS-20-4	20000	1440	1.1	2.6		260	150	140	4	26	310	245	303	28	450	82
YZS-30-4	30000	1440	1.5	3.6		310	170	160	4	33	380	285	356	30	536	130
YZS-50-4	50000	1440	2.2	5.1		350	220	190	4	33	440	350	410	35	608	180
YZS-75-4	75000	1440	3.7	8.4		380	250	220	4	45	446	340	425	40	615	230
YZS-100-4	100000	1440	5.5	11		440	280	240	4	52	530	410	475	45	710	435
YZS-140-4	140000	1440	7.5	15		480	280	260	6	45	575	498	560	60	832	700
YZS-3-6	3000	960	0.25	0.84		180	110	112	4	18	220	180	220	18	340	39
YZS-5-6	5000	960	0.37	1.2		220	140	120	4	22	265	225	266	25	415	50
YZS-8-6	8000	960	0.55	1.5		220	140	120	4	22	265	225	266	25	415	67
YZS-10-6	10000	960	0.75	2.2		260	150	140	4	26	310	245	305	28	450	83
YZS-15-6	15000	960	1.1	3.1		310	170	160	4	33	380	285	356	30	536	136
YZS-20-6	20000	960	1.5	4.0		310	170	160	4	33	380	285	356	30	536	140
YZS-30-6	30000	960	2.2	5.6		350	220	190	4	33	440	350	410	30	608	190
YZS-40-6	40000	960	3	7.2		350	220	190	4	33	440	350	410	30	608	210
YZS-50-6	50000	960	3.7	8.4		380	250	220	4	45	446	340	425	40	615	230
