振动除应力配件（测速板）

振动除应力配件（测速板）

振动除应力配件（测速板）

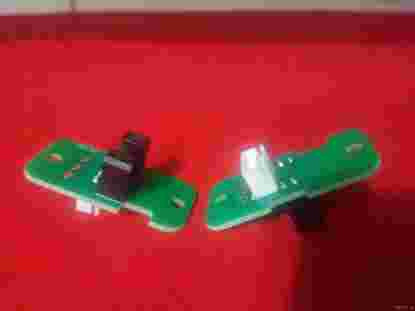

测速板：作用：测试激振器电机的运行速度r/min，此备件为易损件，损坏的原因是：设备长时间使用造成测速板上污物沉积，发光二极管透不过光导致转速信号故障，公司为本着对客户负责的原则，此备件公司终一、振动除应力的原理以及应用

*近十多年来，国内外使用振动处理的方法消除金属构件内的残余应力，以防止构件变形和开裂，代替传统的热时效和自然时效。这种技术在国外称做VSR技术,它是Vibratory Stress Relief的缩写，由于这种方法可以降低和均化构件内的残余应力，因此可以提高构件的使用强度，可以减小变形而稳定构件的精度，可以防止或减少由于热时效和焊接产生的微观裂纹的发生。特别是在节省能源、缩短生产周期上具有明显的效果，因此被许多国家大量使用。我们在该项技术的机理研究和应用上取得了较大的进展。

二、振动除应力时效方法介绍

残余应力分类在各种金属构件加工制造过程中，构件内部不可避免地会产生残余应力。生产过程中应力产生主要工艺分为：铸造残余应力、焊接残余应力、压力加工残余应力、切削加工残余应力、热处理残余应力、镀层残余应力、表面硬化处理残余应力、校直残余应力等。残余应力的产生各种机械加工一如铸造、切削、焊接、热处理、装配等都会使工件内部出现不同程度的残余应力。从残余应力产生的原因来讲，可分成如下几类：1.由于机械加工产生不均匀的塑性变形引起的残余应力。

三、振动除应力的工艺办法

自然时效：自然时效是较古老的时效方法。它是把构件露天放置于室外，经过几个月至几年的风吹.日晒.雨淋和季节温度的变化，给构件多次造成反复的温度应力。在温度应力形成的过载下促使残余应力发生松弛而使尺寸精度获得稳定。

自然时效降低的残余应力不大，但对工件尺寸稳定性很好，原因是工件经过长时间的放置石墨尖端及其它线缺陷尖端附近产生应力集中，发生了塑性变松弛了应力，同 时也强化了这部分基体，于是该处的松弛刚度也提高了，增加了这部分材质的抗变形能力，自然时效降低了少量残余应力，却提高了构件的松弛刚度，对构件的尺寸 稳定性较好，方法简单易行，但生产周期长.占用场地大，不易管理，不能及时发现构件内的缺陷，并不被大众所接收。

热时效处理：热时效是将构件由室温缓慢.均匀加热至550℃左右，保温4—8小时，再严格控制降温速度至150℃以下出炉。

热时效工艺要求是非常严格的，如要求炉内温度差不大于±25℃，升温速度不大于50℃/小时，降温速度不大于20℃/小时。炉内*高温度不许超过570℃，保温时间也不易过长，如果温度高于570℃， 保温时间过长会引起石墨化使构件强度降低。如果升温速度过快，构件在升温中薄壁处升温速度比厚壁处快的多，构件各部分的温差急剧增会造成附加温度应力。如 果附加应力与构件本身的残余应力叠加超过强度极限，就会造成构件开裂。热时效降温不当，会使时效效果大为降低，甚至产生与原残余应力相同的温度应力（二次 应力），并残留在构件中，从而破坏了已取得的热时效效果。所以，热处理的不稳定性也是广大用户难免担心的问题。

去应力-专用振动时效设备振动时效设备工作条件

振动时效是我国重点推广的高效、节能、环保技术，它是通过振动的形式给工件施加一个动应力，当动应力与工件本身的残余应力叠加后，达到或超过材料的微观屈服极限时，工件就会发生微观或宏观的局部、整体的弹性塑性变形，同时降低并均化工件内部的残余应力，*终达到稳定工件尺寸与几何精度的时效高新技术。
