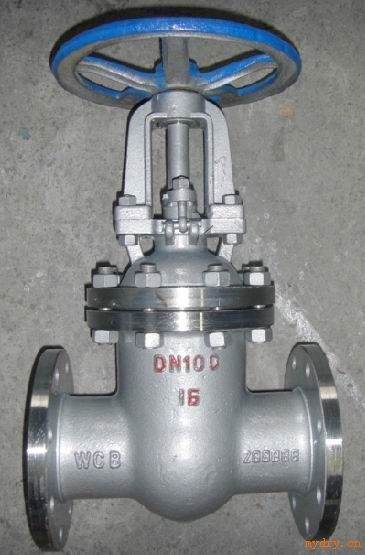

铸钢法兰闸阀Z41H-16C
结构特点：
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
标准规范：
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79GB/T9112-9131的规定
检查与试验：安JB/T9092-99GB/T13927-92的规定
传动方式：手动、电动、齿轮
Type公称压力
Nominal
Pressure试验压力
Test Pressure 工作温度（℃）Working
Temperature适用介质Suitable
Medium强度（水）
(Mpa)密封（水）
空气（Mpa）低压密封
空气（Mpa)Z41H-16C1.62.41.80.6≤425水、蒸汽、
油品等 Z41H-25C2.53.82.80.6≤425Z41H-40C4.06.04.40.6≤425Z41H-64C 6.49.67.00.6≤425零件材料：零件名称阀体材料Body Material Code Part Name 阀体/阀盖WCBZGCr5MoZG1Cr18Ni9Ti/CF8ZG1Cr18Ni12Mo2Ti/CF8MBody/Bonnet闸板WCBZGCr5MoZG1Cr18Ni9Ti/CF8ZG1Cr18Ni12Mo2Ti/CF8MWedge阀杆Cr1325Cr2MoV1Cr18Ni9Ti1Cr18Ni12Mo2TiStem填料柔性石墨/Flexible Graphite 聚四氟乙烯/PTFEPacking垫片18-8柔性石墨/18-8Flexible Graphite Gasket螺栓35/35CrMo25CrMoV1Cr18Ni91Cr18Ni9Bolt适用温度-29-425℃-29-450℃-40-200℃-40-200℃Suitable Temp. 适用介质水、油品、蒸汽
Water,Oil,Steam 蒸汽、油品
Steam,Oil 硝酸类
Nitrc Acid 醋酸类
Acetic Acid Suitable Medium
