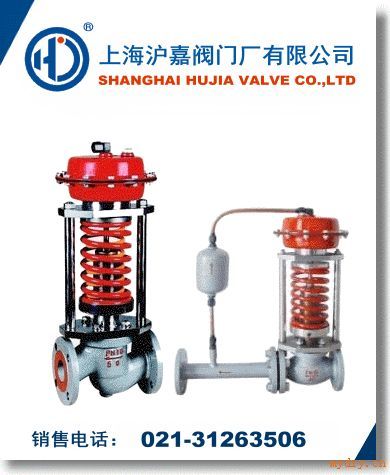

自力式调节阀都利用阀输出端的反馈信号（压力、压差、温度）通过信号管传递到执行机构驱动阀瓣改变阀门的开度，达到调节压力、流量、温度的目的。

自力式调节阀优点：

自力式调节阀是一个新的调节阀种类。相对于手动调节阀，它的优点是能够自动调节；相对于电动调节阀，它的优点是不需要外部动力。应用实践证明，在闭式水循环系统（如热水供暖系统、空调冷冻水系统）中，正确使用这种阀门，可以很方便地实现系统的流量分配；可以实现系统的动态平衡；可以大大简化系统的调试工作；可以稳定泵的工作状态等。

直接作用式调节阀
直接作用式调节阀又称为弹簧负载式调节阀，其结构内有弹性元件：如弹簧、波纹管、波纹管式的温包等，利用弹性力与反馈信号平衡的原理。

间接作用式调节阀
间接作用式调节阀，增加了一个指挥器（先导阀）它起到对反馈信号的放大作用然后通过执行机构，驱动主阀阀瓣运动达到改变阀开度的目的。

如果是压力调节阀，反馈信号就是阀的出口压力，通过信号管引入执行机构。

如果是流量调节阀，阀的出口处就有一个孔板（或者是其他阻力装置）由孔板两端取出压差信号引入执行机构。

如果是温度调节阀，阀的出口就有温度传感器（或者温包）通过温度传感器内介质的热胀冷缩驱动执行机构。

自力式调节阀主要技术参数

公称通径DN（mm）

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

7

11

20

30

48

75

120

190

额定行程（mm）

8

10

14

20

25

40

50

允许压差（MPa）

2.5

2.0

1.6

1.0

公称压力（MPa）

1.64.06.4

流量特性

快开

压力调节范围（KPa）

15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、
280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800780～900、880～1000、600～1500、1000～2500

调节精度（%）

±5

工作温度℃

液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况）

适用介质

执水、气体、蒸汽、低粘度介质

允许泄漏量

硬密封（L/h）

单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级

软密封（ml/min）

0.15

0.30

0.45

0.60

0.90

1.7

4.0

6.75

减压比

*大

10

*小

1.25

注：压力调节范围可根据用户要求进行制做

自力式调节阀外形连接尺寸

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

L

PN16、40

150

160

180

200

230

290

310

350

400

480

600

PN64

230

230

260

260

300

340

380

430

500

550

650

B

383

512

603

862

1023

1380

1800

H

压力
调节
范围
MPa

15～140

475

520

540

710

780

840

880

915

130～300

455

500

520

690

760

800

870

880

280～500

450

490

510

680

750

790

860

870

480～1000

445

480

670

740

780

850

860

600～1500

445

570

600

820

890

950

1000

1000～2500

445

570

600

820

890

950

1000

A

压力
调节
范围
MPa

15～140

φ280

φ308

130～300

φ230

280～1000

φ176

φ194

φ280

600～2500

φ85

φ96

导压管接口螺纹

M16×15

调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。流通能力Cv值是调节阀选型的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。在现代化工厂的自动控制中，调节阀起着*重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要某些*终控制元件去完成。*终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间，*终控制元件完成了必要的功率放大作用。
