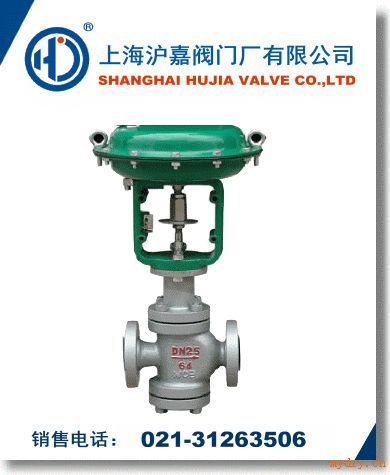

ZXN气动双座调节阀采用双号导向结构，配用多弹簧招执机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性*、拆装方便等优点。广泛应用于*控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大，允许泄漏也较大且不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN25～400。适用流体温度有-250℃～+560℃范围内多种档次。泄漏量标准为Ⅲ级和Ⅳ级。流量特性为线性或百分比。多种多样的品种规格可供选择。

气动双座调节阀主要零件材料

零件名称

材料

温度范围

阀体上阀盖

HT200

-20～200℃

ZG230-450

-40～450℃

ZG1Cr18Ni9Ti

-250～550℃

ZG0Cr18Ni12Mo2Ti

-250～550℃

阀芯、阀座

1Cr18Ni9

-250～550℃

0Cr18Ni12Mo2Ti

-250～550℃

填料

聚四氟乙烯

-40～200℃

膜片

丁晴橡胶夹增强涤沦织物

压缩弹簧

60Si2Mn

膜盖

A3

气动双座调节阀规格与技术参数

公称通径mm

25

32

40

50

65

80

100

125

150

200

250

300

400

额定流量系数kv

10

16

25

40

63

100

250

250

400

630

100

1600

2700

公称压力MPa

1.6 4.0 6.4

行　程mm

16

25

40

63

100

介质温度℃

-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃

流量特性

直线、等百分比

法兰标准

符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体
材质

PN
(MPa)

1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.0

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖型式

普通式（常温型），热片式（中温型）

可调比

30:1

气源接头

M16×1.5

注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。

气动双座调节阀执行机构主要技术参数

型　号

ZHA(B)-1

ZHA(B)-2

ZHA(B)-3

ZHA(B)-4

ZHA(B)-5

ZHA(B)-6

有效面积cm2

200

280

400

630

1000

1600

行　程mm

10

16

25

40

60

1000

弹簧范围KPa

20～100(标准)；20～100、40～200、20～60、60～100、80～240

气动双座调节阀主要技术性能指标

项目

指标值

基本误差％

不带定位器

±5.0

带定位器

±1.0

回差％

不带定位器

3.0

带定位器

1.0

死区％

不带定位器

3.0

带定位器

0.4

允许泄漏量L/h

1×10-3×阀额定容量

可配附件定位器：电气阀门定位器手轮电磁阀限位开关电/气转换器空气过滤减压器

气动双座调节阀允许压差

供气压力
MPa

弹簧压力
KPa

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

0.14

20-100

5.4

4.4

4.9

3.8

4.7

3.6

2.8

3.75

2.7

2.15

2.0

1.7

0.24

40-200

10.8

8.8

9.8

7.6

9.4

7.2

5.6

7.5

5.4

4.3

4.0

3.4

调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。流通能力Cv值是调节阀选型的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。在现代化工厂的自动控制中，调节阀起着*重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要某些*终控制元件去完成。*终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间，*终控制元件完成了必要的功率放大作用。
