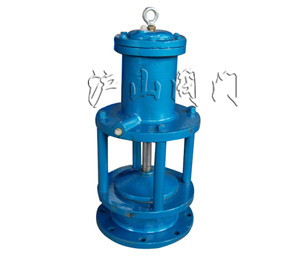

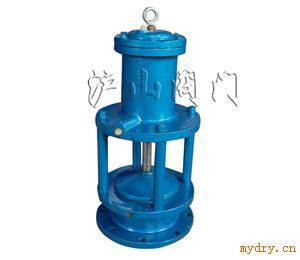

液动池底排泥阀

液动池底排泥阀

液动池底排泥阀 http://www.hushanfamen.com/Valve_Product_1274.html

产品名称： 液动池底排泥阀 产品型号： H742X 产品口径： DN80-300mm 产品压力： 1.0-1.6MPa 产品材质： 铸铁、铸钢、不锈钢 联系电话： 021-31007323 联系传真： 021-33321522 Email： [email protected] 联系人： 周生 联系手机： 18818008975 QQ： 178876695 公司名： 沪山阀门制造（上海）有限公司 帐号： 03416900040041464 税号： 310115312539830 售后承诺： 质保一年，质量三包：包修、包换、包退。 产品名称：液动池底排泥阀 产品型号： H742X 适用介质：水 连接形式： 法兰 压力范围：1.0～1.6MPa 公称通径：DN80-DN300 常用材质：铸铁、碳钢、不锈钢 技术咨询：021-31007323

一、H742X液动池底排泥阀使用范围:

本阀安装于各类池子底部，用作于排除泥沙及污水。

二、H742X液动池底阀常温工作原理：

本系列产品均由液压缸和阀体组成。用换向阀改变流体进入液压缸的上腔或下腔推动活塞运动，并带动阀板升降，使阀开启或关闭达到流体通断。JM742X隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。

三、H742X液动池底阀性能及特点：

1、液压缸工作介质用于清水，压力取之于自来水自身压力，无需另加设备。

2、用电磁换向阀与液压缸配套便于实现自控，远控或集中控制。

四、H742X液动池底阀技术参数：

压力

1.6Mpa

规格尺寸

DN80-DN300

介质

水

液压缸工作压力

0.3-1.0

液压缸工作液

气、水

阀体材质

HT200

液压缸

HT200、304不锈钢

缸盖

HT200

阀板

HT200

阀杆

不锈钢

密封皮碗

耐磨丁晴橡胶

五、H742X液动池底阀性能参数:

适用温度

常温

液压缸工作压力

0.3－1.0MPa

液压缸驱动介质

清水、空气、油

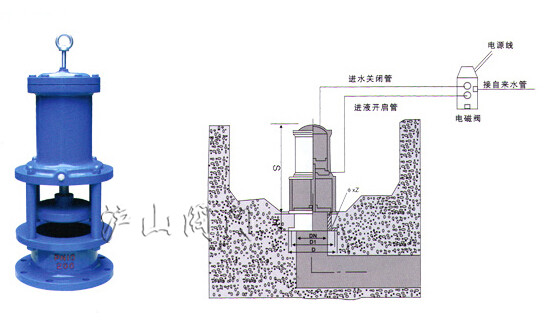

六、H742X外形尺寸，法兰连接尺寸

H742X－1.0

接管螺纹G

阀杆材料

H

S

D

D1

Z－Фd

150

110

490

280

240

8-23

1/2’’

不锈钢

200

110

534

335

295

8-23

1/2’’

不锈钢

250

110

570

390

350

12-23

1/2’’

不锈钢

300

140

610

440

400

12-23

3/4’’

不锈钢

400

140

710

565

515

16-25

1’’

不锈钢

500

160

310

670

620

20-25

1’’

不锈钢
