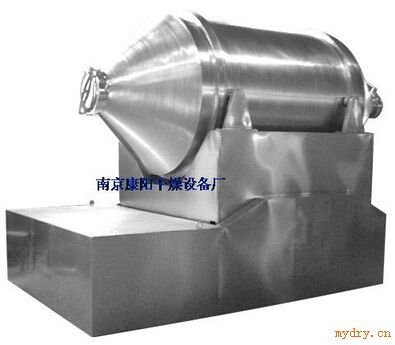

二维混合机
二维混合机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业尤其适用于大吨位（300L-20000L）各种固相物料的混合。二维混合机，全称二维运动混合机，顾名思义，是指转筒可同时进行二个方向运动的混合机。二个运动方向分别是转筒的转动，转筒随摆动架的摆动。被混和物料在转筒内随转筒转动、翻转、混和的同时又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混和。
二维混合机工作原理: 二维混合机由转筒、摆动架、机架三大部分构成。转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位，在四个支撑滚轮中，其中两个传动轮由转动动力系统拖动使转筒产生转动。摆动架由一组曲柄摆杆机构来驱动，曲柄摆杆机构装在机架上，摆动架由轴承组件支撑在机架上，使转筒在转动的同时又参与摆动，使筒中物料得以充分混合。设备选型:二维混合机型号从300升到20000升不等，一般来说，其装料量约为总容积的1/2。二维混合机应用: 广泛用于粉、粒状物料的混和。具有混合迅速、混合量大、出料便捷等特点。 应用领域 化工 物料类型 粉状、粒状物料 适用物料 干粉 动力类型 电动 工作方式 对流混合机 料筒运动方式 二维 结构形式 圆筒混合机 产品类型 全新 二维混合机特点：二维运动混合机的转筒可同时进行两个运动，一个为转筒的转动，另一个为转筒随摆动架的摆动。被混合物料在转筒内随转筒转动、翻动、混合的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混合。EYH二维混料机适合所有粉、粒状物料的混合。
二维混合机型号参数：
型 号
料筒容料 (L)
装料容量 (L)
*大装料量 (Kg/批)
摇动转动次数 (r/min)
电动总功率 KW
外形尺寸 X×Y×Z×Z1(mm)
EYH-10
10
6
3
85
0.21
310×400×450
EYH-30
30
18
9
61
0.37
540×580×900
EYH-60
60
36
50
0.4
700×730×1100
EYH-150
150
90
45
37
1.15
800×1050×1450
EYH-300
300
180
900×1350×1550
EYH-600
600
360
23.6
1170×1640×2050
EYH-800
800
480
240
19.8
1320×1950×2150
EYH-1000A
1000
1300×2980×1894
EYH-1500 A
1500
900
450
16.2
4.4
150031952150
EYH- 2000 A
2000
1200
7.4
1660×3305×2255
EYH-3000 A
3000
1800
13.8
11
1860×3860×2570
EYH-4000 A
4000
2400
12.8
13
2010×4100×2755
EYH-6000 A
6000
3600
11.2
18.5
2280×4965×3172
EYH-8000 A
8000
4800
10.4
22
2500×5200×3655
EYH-10000 A
10000
2600×5500×3750
二维混合机详细设备材料表：
序号
名 称
材料 规 格
材 质
1
筒体
δ5.0×4×8
不锈钢板
2
转动架外包板
δ1.5×3×6
摆动架外包板
δ1.5×4×8
4
机架
14#槽钢
A3
5
摆线针轮减朿机
摆动电机
5.5+1.5kw
7
减速机
WP
8
传动件
筒体转轮
筒体定位轮
操作台
δ3×3×6
12
补材
耗材
14
蝶阀
不锈钢
15
人孔
16
轴承
