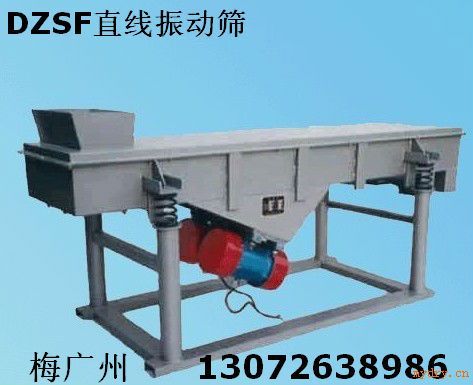

DZSF系列直线振动筛

DZSF直线振动筛产品概述:

DZSF系列直线振动筛是利用电动激振器做为振动源，使物料在筛网上被抛起，同时向前做运动，以合理匹配的筛网达天筛分目的。物料从经料机均匀地进入筛机的进料口，通过多层筛网产生数种产品和不合格的筛上物、筛下物分别从各自的出口排出。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、维修方便、全封闭结构无粉尘污染等特点。广泛适用于塑料、磨料、化工、医药、建材、粮食、食品、碳素、化肥等行业。

DZSF直线振动筛的适用行业:

DZSF型直线振动筛适用于0.74-10mm，含水小于7％，无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

DZSF直线振动筛主要特点:

DZSF系列直线振动筛为双振动电机驱动，利用振动电机激振的原理工作。当两台电机作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在振动力和物料自重力的联合作用下，使物料在筛面上被抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的。

DZSF直线振动筛工作原理:

DZSF系列直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。*高筛分目数325目，可筛分出7种不同粒度的物料。 DZSF直线振动筛外形尺寸图表:

尺寸参数	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	H	H1	C	ф	фK
DZSF520	2075	200	1300	1450	1550	130	340	556	400	706	806	990	400	60	60	11
2DZSF520	2135	200	1330	1500	1600	130	340	556	400	706	806	1050	400	120	60	11
3DZSF520	2195	200	1400	1500	1600	130	340	556	400	706	806	1110	400	180	60	11
DZSF525	2575	220	1580	1700	1800	150	450	558	400	706	806	990	400	60	60	11
2DZSF525	2635	220	1620	1750	1850	150	450	558	400	706	806	1050	400	120	60	11
3DZSF525	2695	220	1670	1750	1850	150	450	558	400	706	806	1110	400	180	60	11
4DZSF525	2755	220	1650	1800	1900	170	480	558	400	706	806	1170	400	240	60	15
5DZSF525	2815	220	1630	1800	1900	170	480	558	400	706	806	1230	400	300	60	15
6DZSF525	2875	220	1610	1800	1900	170	480	558	400	706	806	1290	400	360	60	15
DZSF1020	2075	200	1320	1450	1550	150	340	1018	800	1178	1278	1120	368	60	60	15
2DZSF1020	2135	200	1400	1500	1600	150	340	1018	800	1178	1278	1180	380	120	60	15
3DZSF1020	2195	200	1400	1500	1600	150	340	1018	800	1178	1278	1240	380	180	60	15
4DZSF1020	2255	250	1500	1600	1700	190	400	1018	800	1178	1278	1300	400	240	60	17
5DZSF1020	2315	250	1500	1600	1700	190	400	1018	800	1178	1278	1360	400	300	60	17
6DZSF1020	2375	250	1500	1600	1700	190	400	1018	800	1178	1278	1420	400	360	60	17
DZSF1025	2575	220	1600	1700	1800	170	450	1020	800	1178	1278	1120	380	60	60	13
2DZSF1025	2635	220	1650	1750	1850	170	450	1020	800	1178	1278	1180	380	120	60	13
3DZSF1025	2695	220	1650	1750	1850	170	450	1020	800	1178	1278	120	380	180	60	13
DZSF830	3080	250	1900	2000	2100	190	500	818	600	978	1098	1120	430	60	60	17
2DZSF830	3140	250	1900	2000	2100	190	500	818	600	978	1098	1180	430	120	60	17
3DZSF830	3200	250	2000	2100	2200	190	580	818	600	978	1098	1240	430	180	60	17
DZSF1030	3080	280	1900	2000	2100	210	500	1020	800	1178	1298	1120	450	60	60	17
2DZSF1030	3140	280	1900	2000	2100	210	500	1020	800	1178	1298	1180	450	120	60	17
3DZSF1030	3200	280	2000	2100	2200	210	580	1020	800	1178	1298	1240	450	180	60	17
DZSF1224	2480	220	1550	1650	1750	170	450	1220	950	1378	1498	1150	400	60	60	17
2DZSF1224	2540	220	1550	1650	1750	170	450	1220	950	1378	1498	1210	400	120	60	17
3DZSF1224	2600	220	1600	1700	1800	170	450	1220	950	1378	1498	1270	400	180	60	17

DZSF直线振动筛技术参数表:

型号	筛面尺寸	筛面层数	网孔尺寸	处理量	振次	双振幅	电机功率	振动方向角	外形尺寸（长×宽×高）
DZSF520		1 2 3 1 2 3 4 5 6	2-200	0.05-5	960	6-7	2×0.4	45-60	2140×808×848
2DZSF520	500×2000			0.05-5	960	6-7	2×0.4	45-60	2199×808×878
3DZSF520	500×2500			0.03-5	1450	4-6	2×0.4	45	2256×808×938
DZSF525				0.06-8	960	5-7	2×0.4	45-60	2642×808×848
2DZSF525				0.06-8	1450	4-6	2×0.4	45	2699×808×878
3DZSF525				0.06-8	960	6-8	2×0.75	45-60	2750×808×938
4DZSF525				0.1-15	1450	5-7	2×0.4	45	2813×808×1000
5DZSF525				0.08-15	1450	5-7	2×0.4	45	2883×808×1060
6DZSF525				0.07-15	960	6-8	2×0.75	45-60	2953×808×1120
DZSF1020	1000×2000	1		0.12-20	960	6-8	2×0.75	45-60	2152×1320×900
2DZSF1020		2		0.11-20	960	5-7	2×0.75	45-60	2219×1320×960
3DZSF1020	1000×2000	3	2-200	0.10-2	960	5-7	2×0.75	45-60	2286×1320×1030
4DZSF1020		4		0.07-15	960	4-8	2×0.75	45-60	2353×1320×1100
5DZSF1020		5		0.07-15	960	4-8	2×1.5	45-60	2420×1320×1160
6DZSF1020		6		0.07-15	960	4-8	2×1.5	45-60	2487×1320×1220
DZSF1025	1000×2500	1		0.1-15	1450	5-7	2×0.4	45	2203×1320×900
2DZSF1025		2		0.08-15	1450	5-7	2×0.4	45	2269×1320×960
3DZSF1025		3		0.07-15	960	6-8	2×0.75	45-60	2336×1320×1030
DZSF830 2DZSF830 3DZSF830	800×3000	1 2 3		0.1-20	960	6-8	2×0.75	45-60	3080×1098×1120
				0.1-20	960	6-8	2×0.75	45-60	3140×1098×1180
				0.1-20	960	6-8	2×1.5	45-60	3200×1098×1240
DZSF1030	1000×3000	1		0.1-20	960	6-8	2×0.75	45-60	3152×1340×1120
2DZSF1030		2		0.1-20	960	6-8	2×1.5	45-60	3219×1340×1120
3DZSF1030		3		0.1-20	960	6-8	2×1.5	45-60	3286×1340×1120
DZSF1224	1200×2400	1		0.1-23	960	6-8	2×0.75	45-60	2480×1520×1100
2DZSF1224		2		0.1-23	960	6-8	2×0.75	45-60	2540×1520×1160
3DZSF1224		3		0.1-23	960	6-8	2×1.5	45-60	2600×1520×1220

注意:DZSF系列直线振动筛是一种全封闭型的直线振动型振动筛，根据客户的要求不同，可以根据用户的不同要求定制设备．如需购买设备请咨询公司服务人员，此表参数为标准筛机参数，仅供选型参考．
DZSF直线振动筛订货须知:
客户来函查询有关使用直线振动筛资料时，请将以下资料一并提供给我们，以便我们对客户提供迅速满意的答复。 待处理物料的名称、结果、比重、含水率及处理时的温度。达到何种结果,概略分级、一般筛选或其它用途。生产量(每小时处理公斤)。筛网目数及筛选级数。工作运转状况(单班、连续等)。特殊要求。
