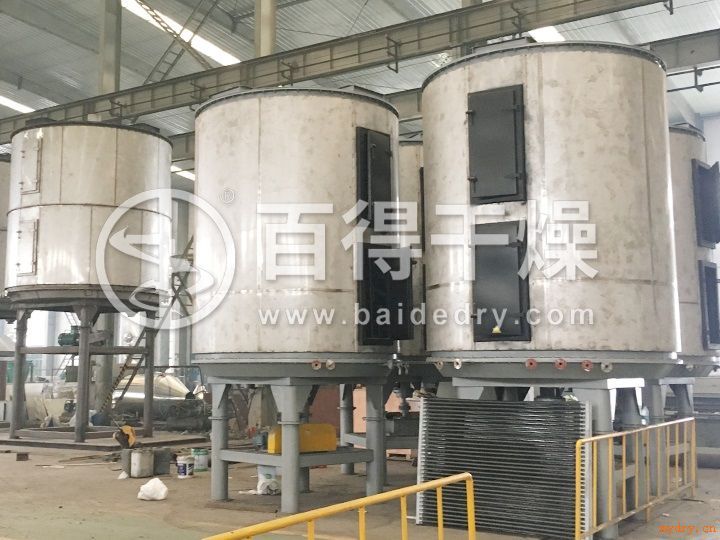

密闭回收溶剂盘式干燥机 设备概述
盘式干燥器又名盘式、多层圆盘或刮盘干燥器，系多层固定圆盘、转盘搅拌、立式密闭连续接触干燥器。按操作压力分，有常压、气密、真空操作型。其结构上采用冲压焊制的大小夹套加热盘与摆动可调的回转耙叶交错组合，中心主轴配以无级调速；工艺上采用串并联输入加热介质和末期冷却降温等措施。具有料层薄、料层锯齿形分布均匀、热阻小、暴露表面大、加热面积充分利用、污染少、能耗低、干燥时间短、盘温可控、对物料应力小等优点。有效地克服了固定床和间歇搅拌传导干燥器的缺点，充分发挥了传导干燥热能利用率高的优点。
操作时，定量加入的湿物料在回转耙叶作用下，边搅拌边移动，呈锯齿形循序布满和通过加热盘面，自上而下地逐层移动并得到传导加热干燥和(或)冷却，从设备下部连续制取合格的干燥成品。
盘式干燥器与耙式干燥器相比，就相同物料干燥而言，按年产千吨计，其总能耗(按标煤计)是耙式的33.7％～38.8％节煤70～92t；干燥效率为耙式的2倍；干燥强度是耙式的3倍左右；干燥时间为耙式的1／4～1／20，经济效益卓著。
密闭回收溶剂盘式干燥机适用于需回收溶剂的干燥过程和湿分为易燃、易爆、有毒物质，不能直接排入大气，必须进行回收处理的干燥过程。如湿分为甲醇、乙醇、汽油、石油醚、卤代烷烃、丙酮、甲醛等。在基本配置基础上，加设进出物料连续闭锁器、冷凝器、溶剂接收罐和真空泵。从干燥器中逸出的湿分(溶剂蒸汽)从干燥器顶部进入溶剂回收冷凝器中，在冷却介质的冷却下凝结成溶剂液体，进入溶剂接收罐，不凝气体离开溶剂接受罐由真空泵排空。冷却介质应根据溶剂的特性，选用冷却水或冷盐水。
