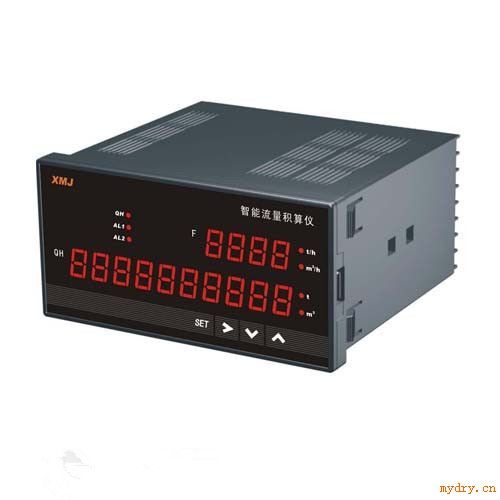

智能流量积算仪

智能流量积算仪

HJ-XMTL智能流量积算仪与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用。HJ-XMTL智能流量积算仪可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。
一、智能流量积算仪功能特点：
1.采用大屏幕全点陈液晶带背光,中文显示,技术先进,性能稳定,功能齐全,精度高,维护量极少.
2.查询日报表,月报表和停电时间记录功能.
3.设定键盘在面板上,输入密码,所有参数一次完成,简单方便。
4.中文显示累积流量,瞬时流量,累积热量,频率,差压,密度,压力,温度,年,月,日,时,分,秒.
5.可任意选择压力,温度自动补偿.小信号切除功能.
6.可通过编程自动循环和定格循环显示.
7.输出4-20mA DC标准电流信号,方便与PC机或记录仪连接.
8.具有RS485通讯接口,防雷电保护.
9.工作电流可从165-265V都能正常工作.
10.一机多用,通用性极强,可配各种流量传感器,并可现场编程.
11.断电保护功能强,断电后数据能够可靠保持十年以上不变
二、智能流量积算仪技术指标：
1、显示方式：以五位数码管显示瞬时流量值，九位数码管显示累积流量值。
2、显示功能：可显示累积流量、瞬时流量、差压、温度、压力、密度、频率、当前时间等参数可以
设置定显模式自动巡显模式或手动巡显模式.
3、测量准确度：
频率信号输入：±0.1%FS
温度信号输入：±0.3℃（t≤300℃）；±0.2%FS±1字（t>300℃）。
电流输入：±0.2%FS±1字
补偿后流量显示：±0.2%FS
4、输入信号：
主流量输入信号: 0～10mA、4～20mA或 0～5000Hz。
压力补偿输入信号：0～10mA、4～20mA。
温度补偿输入信号：0～10mA、4～20mA 、PT100热电阻、K型或E型热电偶。
5、模拟输入阻抗：电流信号Ri=50Ω；
6、运算模式：具有多种流量运算模式，可程序设定差压（开方）式、差压（不开方）式、涡街式、
电磁式（比例）等流量运算模式。
7、密度补偿方式：具有多种密度补偿模式，可程序设定密度不补偿、定温度补偿、定压力补偿、温度压力同时补偿等多种方式；饱和蒸汽密度自动查表，过热蒸汽密度自动运算。
8、模拟输出负载能力：
9、电流信号：4～20mA输出时Ro≤500Ω；0～10mA输出时Ro≤1KΩ。
10、配电输出：提供DC24V 70mA和DC12V 100mA独立外供电源用与配接各种变送器供电，带过流保护。
11、接点输出功能：可以选择瞬时流量上、下限报警；累积流量上、下限报警；累积流量脉冲输出等功能。触点容量：AC250V，3A。
12、掉电保存功能：机内的运算结果和用户设定的数据在断电后不会丢失，保存时间在十年以上。
13、通讯方式：RS232（10m）或RS485（1000m）
14、使用环境：环境温度：-10～55℃，环境湿度：10～90%RH。
15、耐压强度: 输入/输出/电源/通讯 ≥1000V.AC 1分钟。
16、绝缘阻抗: 输入/输出/电源/通讯 ≥100MΩ。
17、电 源：开关电源：交流：85～265V，频率： 50Hz±2Hz；（推荐使用）
18、直流电源：DC 24V （适用范围16V-28V）
19、功 耗：<4W三、智能流量积算仪选型表：

型 谱								说 明
HJ-XMTL								智能流量积算仪
外型尺寸	A							横式160×80×125mm
	A/S							竖式80×160×125mm
	B							方式96×96×110mm
控制输出		B0						B0无报警输出，可省略
		B1						瞬时流量上限报警
		B2						瞬时流量下限报警
		B3						瞬时流量上下限报警
		B4						累积流量上限报警
		B5						累积流量下限报警
		B6						累积流量上下限报警
变送输出			X1					4-20mA输出
			X2					0-10mA输出
			X3					1-5V输出
			X4					0-5V输出
通讯输出				P				微型打印机
				R				串行通讯RS232
				S				串行通讯RS485
变送器配电电源								无馈电输出
					V12			带DC12V馈电输出
					V24			带DC24V馈电输出
供电电源								220VAC供电
						W		DC24V供电
流量输入信号						L1		电流：4-20mA、0-10mA、0-20 mA
						L2		电压：1-5V、0-5V
						L3		脉冲频率： 0-10KHZ
温度输入信号							W1	电流：4-20mA、0-10mA、0-20mA
							W2	电压：1-5V、0-5V
							W3	热电阻：Pt100
							W4	热电偶：K、T、E
压力输入信号							Y1	电流：4-20mA、0-10mA、0-20mA
							Y2	电压：1-5V、0-5V
