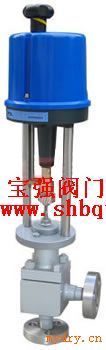

ZDLS 电动角形高压调节阀
采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。
ZDLS型电动角形高压调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
主要参数 公称通径(mm) 6101525阀座直径(mm) 34645781067810127810121620流量系数Kv0.040.10.10.40.411.62.546.380.160.40.1611.62.50.6311.62.540.0630.250.250.63公称通径(mm)3240506580100125150200阀座直径(mm) 16203020383050386550806510065125100150125200流量系数6.3816825164025634010063160100250160400250600可调范围Kv值<18时 R=20：1；Kv值>18时 R=30：1公称压力1.6、4.0、6.4、10、16、22、32MPa阀芯形式套筒导向单座柱塞型阀芯流量特性直线作用形式电开式、电关式工作温度普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃法兰标准符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产控制信号4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关)电 源S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关)
公称通径(mm) 202540506580100150200250300阀座直径(mm) 10121520253240506580100125150200250300流量系数Kv1.62.546.3101625406310016025040063010001600可调范围30：1公称压力标准产品1.6、4.0、6.4MPa；阀芯形式单座柱塞型阀芯流量特性直线、等百分比工作温度普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃法兰标准符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产注：工作温度、公称压力、公称通径超出列表范围的产品可与本公商洽解决。主要技术性能指标泄 漏 率： IV 级， 小于额定流量的10-4
回 差 ： 配3610L 执行机构为2.0%； 配PSL执行机构为 1.0%
基本误差： 配3610L执行机构为±2.5%； 配PSL执行机构为±1.0%注：测试使用的填料为标准聚四氟乙烯填料。
主要零部件材料阀体材质： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等
芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等
填料材质：聚四氟乙烯、柔性石墨
高压调节阀允许压差 公称通径(mm) 202540506580100150200250300阀座直径(mm) 10121520253240506580100125150200250300执行机构允许压差△P（MPa）配PSLPSL2026.46.46.44.903.141.921.230.78PSL2044.312.761.761.040.690.44PSL2081.861.230.780.500.350.20PSL3201.260.87 0.49 0.32 0.22 配PSL361LSA-206.46.46.44.903.141.921.230.78361LSB-504.793.061.961.160.760.49361LSC-651.510.990.640.410.28361LSC-990.630.440.250.160.11注：（1）实际配置需根据具体工艺参数确定。
（2）如果允许压差不清楚或*大工作压差超出列表范围，请与我们联系，采取适当的方法可解决。
外形尺寸及重量
公通径(mm)20253240506580100125150200L1(mm)98105105120135190225270315367L2(mm)PN1.6MPa8595115115130145155175200240300PN4.0MPa8595115115130145155175200240300PN6.4MPa100115130130150170190215250275325配PSLH(mm)普通型 753761789778793819858893921951956散热片型88389191990892389210211056112011501156D(mm)176重量(KG) 13.522.525.529.5506078119157255配361LH(mm)普通型51654255268874478381897610061036散热片型646654682818907946981117512051235D(mm)225310重量(KG) 2130334145657593172210308注：此表数据为标准配置数据，会因执行机构配置不同而变化。
订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:1.公称通径、额定流量系数KV，
2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀作用形式(电-关式或电-开式)，4.流量特性，
5.阀前、阀后压力，6.阀体、阀芯材料，7.输入信号，8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的*为您审核把关。
感谢您访问ZDLS型电动角形高压调节阀产品介绍，如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！ 上海宝强阀门有限公司阀门
