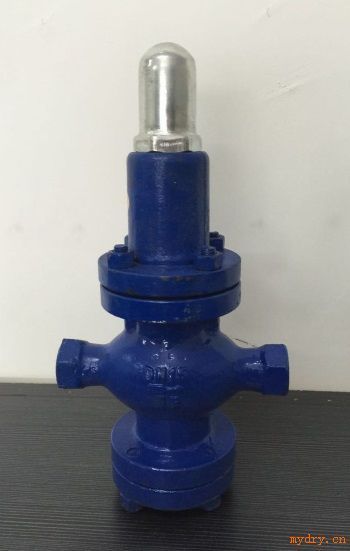

弹簧活塞式减压阀Y42X-16C
Y42X型弹簧活塞式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。技术性能： 公称压力(Mpa) 1.0 1.6 2.5 壳体试验压力(Mpa)* 1.5 2.4 3.75 密封试验压力(Mpa) 1.0 1.6 2.5 *高进口压力(Mpa) 1.0 1.6 2.5 出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6 压力特性偏差(Mpa)△P2P GB12244-1989 流量特性偏差(Mpa)P2G GB12244-1989 渗漏量 0 工作温度 0℃-80℃ 壳体试验不包括膜片、顶盖 零件材料：零件名称 零件材料 阀体 阀盖 底盖 WCB 阀座 2Cr13 阀瓣 2Cr13 阀杆 2Cr13 缸套 2Cr13/25(镀硬铬) 活塞 2Cr13 O型圈 丁腈橡胶 密封圈 丁腈橡胶 膜片 夹织物丁腈橡胶 调节弹簧 60Si2Mn 流量系数：(Cv) DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500 连接尺寸：(PN1.6-4.0) Y42X公称通径DN 外 形 尺 寸 L H Hl 15 160 225 90 20 160 265 98 25 180 265 110 32 200 265 110 40 220 320 125 50 250 320 125 65 280 325 130 80 310 385 160 100 350 385 170 125 400 430 200 150 450 430 210 200 500 560 240 250 650 690 290 300 800 800 335 350 850 880 375 400 900 980 405 450 900 1100 455 500 950 1130 465
