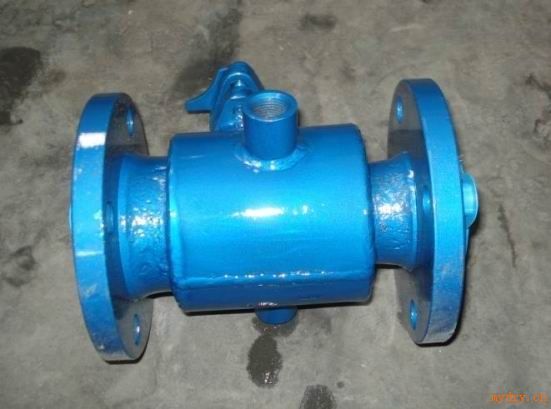

缩径保温球阀BQ41F
产品概述：
缩径保温球阀具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。缩径保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断开，其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。
零部件材料：
序号
零件名称
材质
序号
零件名称
材质
GB
ASTM
GB
ASTM
1
夹套
25
A105
5
球体
2
阀座
WCB
A216-WCB
6
阀杆
1Cr13
A247-410
3
阀体
1Cr18Ni9Ti
SS304
7
填料
柔性石墨
4
密封圈
PTFE、对位聚苯
8
填料压盖
WCB
A216-WCB
注：缩径保温球阀主要零部件及密封面材质可根据实际工况条件或用户特殊要求设计先用。
技术规范：
设计标准
ASME B 16.34 GB/T 12224
结构长度
ASME B 16.10 GB/T 12221
连接法兰
ASME B 16.34 JB/T 79
驱动方式
手动、电动、气动
试验和检验
JB/T9092 API 598
适用介质
重油、胶类等易凝固介质
I型连接尺寸：
公称通径DN
L
D
D1
D2
B
F
Z-Φd
2-G
15
130
95
65
45
14
2
4-Φ14
3/8
20
150
105
75
55
14
2
4-Φ14
3/8
25
160
115
85
65
14
2
4-Φ14
3/8
32
165
135
100
78
16
2
4-Φ18
1/2
40
180
145
110
85
16
3
4-Φ18
1/2
50
200
160
125
100
16
3
4-Φ18
1/2
65
220
180
145
120
18
3
4-Φ18
1/2
80
250
195
160
135
20
3
4-Φ18
1/2
100
280
215
180
155
20
3
4-Φ18
1/2
125
320
280
240
210
22
3
4-Φ23
1/2
150
360
335
295
265
26
3
4-Φ23
1/2
Π型连接尺寸：
公称通径DN
L
D
D1
D2
B
F
Z-Φd
2-G
15
130
95
65
45
14
2
4-Φ14
3/8
20
150
105
75
55
14
2
4-Φ14
3/8
25
160
115
85
65
14
2
4-Φ14
3/8
32
165
135
100
78
16
2
4-Φ18
1/2
40
180
145
110
85
16
3
4-Φ18
1/2
50
200
160
125
100
16
3
4-Φ18
1/2
65
220
180
145
120
18
3
4-Φ18
1/2
80
250
195
160
135
20
3
4-Φ18
1/2
100
280
215
180
155
20
3
4-Φ18
1/2
125
320
280
240
210
22
3
4-Φ23
1/2
150
360
335
295
265
26
3
4-Φ23
1/2
